Цветомузыка на Arduino. FireEdition.
Всем здрасте) Представляю своё видение данного проекта.

В общем собрал систему на основе прошивки от technotrasher (за что ему респект). Ленту 30 диодов на метр и длинной 102 диода приклеил под подоконником на балконе. Решил добавить «Огонь» на Пёрлине, а дальше всё как в тумане…

ВНИМАНИЕ! Данная прошивка УСЛОВНО совместима с оригиналом от Гайвера. Отличается БОЛЬШИМ количеством дополнительных функций/настроек/эффектов, все подробности под спойлерами.
Прошивка хоть и основана на Гайверовской, но ощутимо отличается как по функционалу, так и по управлению и программной части. Поэтому далее по тексту будет не сравнение с оригиналом, а просто описание основных возможностей. В связи с тем, что проще указать, что в них общего, нежели перечислять отличия.
В прошивке несколько десятков эффектов. Половина из них зависят от звука, а половина выступают в роли обычной Подсветки. В данной реализации они по возможности логично разделены на 9 групп (Режимов). И каждый Режим разделяется на Подрежимы (Эффекты).

Может работать от микрофона или от линейного входа. Либо одновременно с возможностью переключения.

Настройки для каждого Эффекта не зависят друг от друга и сохраняются отдельно.

Настроить можно скорость/яркость/плавность и т.д., в зависимости от Эффекта.

Функция «Демо», при которой Подрежимы в выбранном Режиме будут автоматически сменять друг друга.

Функция «Тишина». В случае, если на определенное время музыка останавливается, то система переключается на Подсветку. При появлении звука вновь возвращается к Режиму цветомузыки.

Возможно управлять с ик пульта или с двух физических кнопок.

Возможно настроить «плотность пикселей», чтобы на ленте 30 диод/метр и 144 диод/метр Эффекты выглядели более-менее одинаково.

Присутствует индикация (нажатие кнопок, дежурный режим и т.д.) либо на распаянных светодиодах, либо на самой ленте.

Можно изменить ориентацию направления Эффектов, где анимация идёт от краёв к центру или от центра к краям. Полезно, если лента разделена на две части (два вертикальных столба) и уже смонтирована.

Функция ДопКанал (ДК). Это возможность в дополнение к «адреске» подключить к системе обычную RGB ленту любой длинны или RGB прожектор’ы (да вообще любые RGB источники света). В зависимости от выбранного режима ДК будет либо жить «своей жизнью» и, например фигачить стробоскоп, либо дополнять основной Эффект.

Возможно выбрать как стартовать после отключения питания. Либо с последнего активного режима, либо всегда с определенного. Во втором случае в зависимости от модели использования можно, например выбрать старт с «режима ожидания», чтобы лента не вспыхивала среди ночи после скачка электричества. Либо наоборот повесить систему на обычный выключатель света (подсветка рабочей зоны на кухне, верхний свет и т.д.), выбрать старт с «Белого» и использовать как обычный источник света, а в режиме «вечеринки» использовать пульт. Либо в случае исключительно «дискотечного» использования всегда с ходу включать «цветомузыку» без лишних движений.

Всё это по возможности максимально «модульное», то есть нужное можно подключить, а ненужное отключить.
Прежде чем задать вопрос в обязательном порядке необходимо ознакомиться с информацией под всеми спойлерами. В том числе там описано как именно нужно задавать вопрос. Не торопитесь писать мне в личку, тут ответят гораздо быстрее.
Активируется настройкой "IR_REMOTE"
Настройка "WAVGAT" - "1"
Использование пульта WAVGAT не рекомендуется. Особенно если планируется пользоваться всем функционалом прошивки. Управление будет сильно перегружено. И сам по себе WAVGAT плохого качества.
Настройка "WAVGAT" - "0"
Желательно использовать какой-нибудь пульт от старой техники. Они намного более качественные и на них больше кнопок.
Вот пример как можно настроить управление при наличии большего количества кнопок.
Активируется настройкой "BUTTONS"

Имеется Кнопка А и Кнопка В
1. Кнопка А листает режимы с 1 по 9 (и в обратную сторону при двойном клике).
2. Кнопка В листает подрежимы, то есть аналог "*" (и соответственно двойной клик - "#")
3. Длинный клик на А - аналог "0"
4. Длинный клик на В - аналог "Ок"
5. Зажать кнопку А и клацать на В - аналог вверх (двойной клик - вниз)
6. Зажать кнопку В и клацать на А - аналог вправо (двойной клик - влево)
7. Тройной клик на А - аналог повторного нажатия на цифру текущего режима.
8. Тройной клик на В - аналог 4/6-кратного нажатия "Ок"
Функция ДопКанал (ДК). Позволяет в дополнение к адреске подцепить обычную RGB ленту любой длинны (или прожектор например).
А - всё тоже самое, что и на первой кнопке,
В - тоже что и третья кнопка (стробоскоп),
С - "Авто" подстраивается под происходящее на адреске. Если на адреске стробоскоп - то и на ДопКанале стробоскоп, если на адреске зеленый цвет - то и на ДК зеленый цвет, если на адреске плавный огонь - то и ДК переливается в этих же оттенках и тд. Пока "Авто" не оптимизирована под все эффекты.
D - отключен.
Хз кому всё это нужно, но на мой взгляд прикольно. Можно зафигачить по периметру всей комнаты RGB, а допустим над окном адреску. Использовать как обычный свет/подсветку в обычной жизни, а в режиме вечеринки всё это дело будет вызывать эпилепсию. Либо при сборке какой-то переносной конструкции можно будет интересней обыграть проект. Либо использовать ДК вместо "яркость негорящих".

В общем у меня был чисто спортивный интерес к реализации.

Варианты подключения:
На контакты 9-11 через RGB Amplifier китайский или самодельный. Подробно об RGB лентах ТУТ. Поставить в настройках "SUB_CHAN". Так же в настройках можно указать общий катод или анод. При этом индикация на диодах самовыпилится.
Подцепить к последнему пикселу адрески еще один дополнительный адресный чип. И далее уже к нему подпаять RGB Amplifier.

Добыть этот чип можно разными способами:

1 - Купить адресную гирлянду на 50 пикселов ТАКУЮ. Отрезать последний пиксел. Расковырять. Припаять RGB Amplifier вместо/параллельно диоду. Оставшуюся гирлянду использовать по назначению. (я именно так и тестировал).

2 - Купить минимальный отрезок устаревшей WS2811 у которой диоды объединены в группы по три. Отрезать одну такую группу. Припаять RGB Amplifier вместо/параллельно диоду. (планирую испытать, но проблем быть не должно).

3 - Умудриться купить чип отдельно (и тогда поделиться информацией где). Я находил только пачкой в 500 штук.

В настройках "SUB_LEDS" указать количество дополнительных пикселов от 1 до много. Поясняю:

У вас есть 100 пикселов адрески. И вы решили прицепить еще один пиксел с припаянным RGB Amplifier. Значит нужно оставить в основных "NUM_LEDS" 100, а в "SUB_LEDS" указать "1"

У вас есть 100 пикселов адрески. И еще остался обрезок на 20 пикселов и вы решили просто посмотреть как это вообще будет работать и надо ли оно. Цепляете этот обрезок в конец своей ленты. В "NUM_LEDS" оставить 100, а в "SUB_LEDS" указать "20"

Самые умные и ленивые уже поняли, что если впадлу суеиться, но интересно протестировать можно сделать так: В "NUM_LEDS" указать допустим 70, а в "SUB_LEDS" указать "30".
Свой пульт с большим количеством кнопок. Рекомендуется.
Необходимо забиндить дополнительные кнопки пульта на переключение Режимов и Подрежимов ДК.

Пульт WAGWAT. Не рекомендуется.
Два раза нажать "ОК"

Активируется режим настройки ДК. Первые 4 диода горят синим.

Цифры на пульте: 1 - Первый Режим, 2 - Авто, 3 - Стробоскоп, 4 - Выкл.
Кнопки */#: переключают Подрежимы, но не адрески, а ДК.

Нажать "ОК" что бы выйти из режима настроек ДК.

Умные задаются вопросом, а как же теперь с 4-кратным нажатием. Да, теперь при активации ДК оно стало 6-кратным.

У меня не работает. Что делать?
Очень жаль. Не знаю.

Не ну правда?
Правда не знаю.

Ардуина вообще работает? Накатите тестовый скетч «блинк» и проверьте. (в приложении)
Лента вообще работает? Накатите тестовый скетч для ленты и проверьте. (в приложении)
Пульт вообще работает? Накатите тестовый скетч для пульта и проверьте. (в приложении)
Микрофон вообще работает? Накатите любой тестовый скетч для микрофона и проверьте. Тестовые скетчи искать в интернетах, кто первый найдет и оптимизирует (под наши пины) весь комплект - присылайте, прикреплю (часть я уже сделал).

Если что-то из этого не работает по отдельности, то не нужно пытаться запустить всё в сборе и надеяться, что оно само починится. Не починится, разберитесь сначала со своими «железками». Не нужно сразу всё паять, собирайте на макетке иначе вообще никогда не поймете в чем проблема.

Если по отдельности всё работает (на тех же пинах, что и в схеме), значит хоть что-то и с прошивкой должно работать. Напишите конкретно какие режимы не работают или работают неправильно, какая версия прошивки, какая схема (что конкретно и к каким пинам подключено) и при каких настройках.


Хочу как на схеме, микрофон + стереовход!
Делай как на схеме, и настройку «MONO_STEREO» меняй на «0».

Хочу только микрофон!
Ставь только микрофон (как на схеме), и настройку «MONO_STEREO» меняй на «1».

Хочу только линейный стереовход!
Ставь только линейный вход (как на схеме), и настройку «MONO_STEREO» меняй на «2».

Хочу только линейный моновход!
Ставь линейный вход на пин для микрофона, и настройку «MONO_STEREO» меняй на «1».

Хочу три микрофона, один линейный моновход и два дополнительных стереовхода, но я уже всё припаял на первые попавшиеся пины!
Переписывай прошивку. Очень многое прокомментировано. Переназначить пины – элементарно если потратить 10 минут и разобраться.

Как мне откалибровать шум?
1. Включить нужный вход (MIC или LINE) - нажимать "0" в режиме настроек "ОК". Микрофон и линейный калибруются независимо друг от друга!
2. Включить нужный эффект 4-7 (частоты) или 8-9 (уровни). Эти две группы калибруются независимо друг от друга!
3. Нажать 4 раза "ОК"
4. НО!!! Если имеется переменный резистор (крутилка), то повторяйте пункт "3" в разных положениях резистора. По центру, в крайнем правом, в крайнем левом и т.д. Ищите оптимальное положение! Затем уже ПОСЛЕ калибровки ОПЯТЬ можно немного покрутить. Экспериментируйте.


У меня не очень хорошо работает реакция на звук и особенно на частоты.
У меня тоже, а особенно реакция на частоты. Но если все собрать даже на макетке, поставить прошивку, сбросить настройки и откалибровать шум – то худо-бедно работать должно, а дальше уже играться с настройками чувствительности и крутить резистор подгоняя под свою систему. На форуме есть разные решения. А я потихоньку буду ковырять код и сообщать об успехах.
Вот одно из решений.
Итак, первая партия тестовых скетчей. 3 штуки.
Первый - обычный "Blink", для проверки самой платы. Просто мигает встроенным светодиодом раз в секунду. Если у Вас даже это не работает, то стоит призадуматься.
Второй - проверка ленты и питания. Указываем количество светодиодов и лимит по току (если надо). Запускается простенькая анимация Радуги. Через пять секунд включается стробоскоп с довольно "агрессивными" настройками и через 5 секунд опять Радуга. Так до бесконечности.
Если первые 5 секунд всё работает нормально, а потом плата зависает на стробоскопе - я Вас поздравляю, что-то с питанием. На "вспышке" оно сильно проседает и плата зависает. Меняйте блок питания, меняйте провода на более толстые, ставьте конденсаторы, уменьшайте лимит по току в настройках и т.д.
Третий - проверка пульта. Накатываем скетч, открываем монитор порта (выставляем 9600). Жмакаем кнопочки. Названия кнопочек ("Звездочка", "Решетка" и т.д.) выводятся в порт. Помимо этого выводится еще код кнопки. Если кнопка не распознана, то выведет код кнопки и напишет "Нипанятна!". Если ничего этого не происходит - делаем очевидный вывод.

П.С. при тестировании Третьего скетча выяснилась интересная особенность и причина одного "бага". Пульт WAVGAT - редкостное говно.
При нажатии на одну и ту же кнопку может выдать сразу два-три кода (основной и паразитные). С первого раза может вообще не распознаться код. Если зажать кнопку и не отпускать - не распознается. В общем в том числе и поэтому ЦМ с первого нажатия далеко не всегда срабатывает.
П.П.С первый попавшийся пульт от телека отрабатывает как положено и таких глюков не имеет. Стабильно выдает один и тот же код на одну кнопку.

Скетч для проверки/настройки звука будет позже, там сложнее.
  • Дальнейшая оптимизация - теперь поддержка до 300 диодов. Благодарность за тестирование и наводку Aleksandr1612
  • Добавлена возможность изменять ориентацию режимов "Шкала громкости" и "Огонь" - от центра/к центру.
  • Эффекты на "Пёрлине" (Плавный огонь, Облака, Плазма и тд.) теперь реагируют на звук. Каждый немного по своему. Если 3 секунды звука нет, то они возвращаются к своему обычному состоянию.
  • Теперь прошивка совместима со схемой от tehnotraher и OlegAnadyr, в прошивку добавлена соответствующая настройка (протестировать возможности нет, буду рад отзывам)
  • Добавлена настройка отключения индикации на ленте и на диодах
  • Добавлена настройка отключения LINE
  • Добавил несколько цветовых эффектов - ничего особо примечательного, просто для массовки
  • Настройка яркости теперь реализована "правильно" и распространяется на все эффекты
  • Оптимизация - переназначил половину переменных, констант и дефайнов. Оптимизировал функции, дописал новые и тд.
  • Еще глубже оптимизирована структура кода (занятной памяти и строк в коде становится меньше, а функционал растёт), исправлены ошибки/баги. Добавлены комментарии.
  • Исправлено отключение MIC и LINE если используется что-то одно (настройка в прошивке - "MONO_STEREO").
  • Исправлена работа пульта (индикация и сохранение настроек теперь работает правильно).
  • Добавлена возможность переключения MIC/LINE с пульта для схемы без тумблера (в режиме настроек "ОК" нажать кнопку "0").
  • Добавлена возможность выбора цвета стробоскопа (повторное нажатие "3" меняет режимы белый/цветной, */# - выбор цвета).
  • Цветомузыка 3/5 полос теперь на одной кнопке - "6" (повторное нажатие "6" - выбор 3/5 полос, */# - перебор всех возможных комбинаций).
  • Анализатор спектра уехал на кнопку "7", а на "8" теперь с подачи tehnotraher и при его участии новый режим в тестовом варианте. (В зависимости от громкости с разной скоростью вылетают огоньки с краю/центра).
  • Исправлена досадная ошибка с фигурными скобками, о которой много раз отвечал в личке и на форуме.
  • Выпилил выбор схемы. Теперь одна простая универсальная модульная схема (во вложении). Не нужны диоды? Не паяем и отключаем в настройках (INDICATE_ LED 0). То же самое с кнопками (BUTTONS 0), микрофоном и аудиовходом. Микрофон питается напрямую от пина (по потреблению там всё ок), кому надо тот сам разберется куда вставить транзистор или вообще запитать на постоянный +. Не забываем про конденсаторы на питание, чем жирнее – тем лучше. Ну и подсказка: даже если используете один вход можно поставить в настройках два и тогда при переключении просто будет отключаться реакция на звук, мало ли может пригодится кому-то.
  • На кнопке «8» добавлены режимы и настройки. Повторное нажатие «8» - переключает способ «раскрашивания»: радуга/рандом/пара близких цветов. */# - перебор режимов, кнопки «верх/низ» - насыщенность, «лево/право» - цвет пары цветов.
  • Добавлена индикация на ленте режима MIC (первые 4 диода – зеленые), LINE (красные). Для переключения между MIC и LINE – нажать «ОК», а затем «0».
  • Почистил баги, добавил новые. Написал кучу комментариев и тд.
  • Исправил режим 8.2. Ломался если было больше 200 пикселей.
  • Добавил настройку отключения имитации стерео для режима «Уровень громкости». Теперь за это отвечает настройка: «PSEUDO», 1 – включено, 0 – отключено.
  • Добавил функцию отслеживания «тишины» и автоматического включения подсветки спустя n секунд. В настройках: «SILENCE», 1 – включено, 0 – отключено. «SILENCE_TIME» - через какое время включать подсветку.
Работает так:
1. Выбираешь подсветку какая больше нравится (из 1 или 2 режима) настраиваешь по душе.
2. Потом если нужна "цветомузыка", переключаешь на нужный режим пусть будет 9 (Уровни)
3. Если музыка не звучит более 3 секунд (можно настроить), то устройство переходит в режим, который был настроен в пункте 1.
4. Как только появляется звук, то переключается обратно в режим из пункта 2
и так далее до бесконечности.
  • Добавил настройку, отвечающую за «плотность ленты» (количество светодиодов на метр). Настройка: «STRIPE_DENSE», 1 – низкая плотность (30 диодов на метр), 2 – средняя плотность (60-90 диодов), 3 – высокая плотность (144 диода). Пока не очень оптимально, нужна обратная связь, пробуйте разные варианты – говорите, что подкрутить. В предыдущих прошивках настройки режимов соответствуют «низкой плотности».
  • Поправил режим 5 «Бегущие частоты», теперь приоритет на «высокие» (как в оригинале) и не должно заливать всё красным.
  • Опять «покрутил» режим «8», вроде немного получше стало, но еще не идеально.
  • Улучшил баги, добавил ошибки…
  • Выпилил и переписал кучу кода, отвечающего за "Уровни". Поправил баг с оранжевым на концах. За одно добавил туда палитру "Океан".
  • Обновил библиотеку FastLed. Не забудьте скачать новый архив с библиотеками.
  • Настройки подсветки "Тишины" теперь сохраняются 4-кратным нажатием "Ок"
  • Сделал возможным работу на малом количестве диодов (проверял на 10)
  • Добавил падающие точки в "Уровни", спасибо Fantazm. Отключаются через параметр "PEAKS". За одно добавил туда несколько стандартных палитр из библиотеки.
  • Добавил подрежим "Демо" на каждой "цифре". Если его включить, то все эффекты этой кнопки меняются по кругу через каждые 15 секунд (параметр "TOOGGLE_TIME"). Просто #/* листаем до него.
  • Много изменений под капотом, но это всё равно никому не интересно)
  • Изменен алгоритм для обработки уровней. Старый код вырезан вместо него используется код из библиотеки Гайвера.
  • Добавлено новое "полноценное" управление на 2 кнопках. И заменена кнопочная библиотека. Включение: настройка "BUTTONS".
  • Добавлена функция ДопКанал (ДК). Позволяет в дополнение к адреске подцепить обычную RGB ленту любой длинны (или прожектор например).
  • Полностью переписано хранение/сохранение настроек. Теперь для каждого эффекта свои уникальные настройки.
  • Добавлены настройки запуска системы после отключения питания.
  • Все настройки на первой страницы перегруппированы и разбиты на блоки для удобства.
14.03.2022 v3.1:
  • Исправлено огромное количество багов.
  • Добавлено более гармоничное управление пультами с большим количеством кнопок.
  • Переписан "Стробоскоп". Вырезана плавность старта и затухания. Добавлен двухцветный Подрежим.
1. Расширить функционал ДК:
  • оптимизировать режим "Авто" под все эффекты.
  • добавить "реакцию на звук".
  • добавить новых "комбо" режимов с изначально продуманной совместной работой ДК и Адрески.
2. Добавить поддержку 7-сегментного индикатора совместно с SeGAD.
3. Использовать библиотеку MicroLed.
4. Улучшить обработку звука.
Скачать: прошивка, библиотеки, тестовые скетчи.
Шпаргалка для пульта тут, не забудьте поставить лайк энтузиасту.

П.С. большая благодарность всем кто отписывает на форуме, это сильно помогает и вдохновляет.


Вложения

Изменено:

Комментарии

Slenk

★★★★★★✩
21 Янв 2020
366
555
32
Краснодар
Всем здрасте) Представляю своё видение данного проекта.

В общем собрал систему на основе прошивки от technotrasher (за что ему респект). Ленту 30 диодов на метр и длинной 102 диода приклеил под подоконником на балконе. Решил добавить «Огонь» на Пёрлине, а дальше всё как в тумане…

ВНИМАНИЕ! Данная прошивка УСЛОВНО совместима с оригиналом от Гайвера. Отличается БОЛЬШИМ количеством дополнительных функций/настроек/эффектов, все подробности под спойлерами.
Прошивка хоть и основана на Гайверовской, но ощутимо отличается как по функционалу, так и по управлению и программной части. Поэтому далее по тексту будет не сравнение с оригиналом, а просто описание основных возможностей. В связи с тем, что проще указать, что в них общего, нежели перечислять отличия.
В прошивке несколько десятков эффектов. Половина из них зависят от звука, а половина выступают в роли обычной Подсветки. В данной реализации они по возможности логично разделены на 9 групп (Режимов). И каждый Режим разделяется на Подрежимы (Эффекты).

Может работать от микрофона или от линейного входа. Либо одновременно с возможностью переключения.

Настройки для каждого Эффекта не зависят друг от друга и сохраняются отдельно.

Настроить можно скорость/яркость/плавность и т.д., в зависимости от Эффекта.

Функция «Демо», при которой Подрежимы в выбранном Режиме будут автоматически сменять друг друга.

Функция «Тишина». В случае, если на определенное время музыка останавливается, то система переключается на Подсветку. При появлении звука вновь возвращается к Режиму цветомузыки.

Возможно управлять с ик пульта или с двух физических кнопок.

Возможно настроить «плотность пикселей», чтобы на ленте 30 диод/метр и 144 диод/метр Эффекты выглядели более-менее одинаково.

Присутствует индикация (нажатие кнопок, дежурный режим и т.д.) либо на распаянных светодиодах, либо на самой ленте.

Можно изменить ориентацию направления Эффектов, где анимация идёт от краёв к центру или от центра к краям. Полезно, если лента разделена на две части (два вертикальных столба) и уже смонтирована.

Функция ДопКанал (ДК). Это возможность в дополнение к «адреске» подключить к системе обычную RGB ленту любой длинны или RGB прожектор’ы (да вообще любые RGB источники света). В зависимости от выбранного режима ДК будет либо жить «своей жизнью» и, например фигачить стробоскоп, либо дополнять основной Эффект.

Возможно выбрать как стартовать после отключения питания. Либо с последнего активного режима, либо всегда с определенного. Во втором случае в зависимости от модели использования можно, например выбрать старт с «режима ожидания», чтобы лента не вспыхивала среди ночи после скачка электричества. Либо наоборот повесить систему на обычный выключатель света (подсветка рабочей зоны на кухне, верхний свет и т.д.), выбрать старт с «Белого» и использовать как обычный источник света, а в режиме «вечеринки» использовать пульт. Либо в случае исключительно «дискотечного» использования всегда с ходу включать «цветомузыку» без лишних движений.

Всё это по возможности максимально «модульное», то есть нужное можно подключить, а ненужное отключить.
Прежде чем задать вопрос в обязательном порядке необходимо ознакомиться с информацией под всеми спойлерами. В том числе там описано как именно нужно задавать вопрос. Не торопитесь писать мне в личку, тут ответят гораздо быстрее.
Активируется настройкой "IR_REMOTE"
Настройка "WAVGAT" - "1"
Использование пульта WAVGAT не рекомендуется. Особенно если планируется пользоваться всем функционалом прошивки. Управление будет сильно перегружено. И сам по себе WAVGAT плохого качества.
Настройка "WAVGAT" - "0"
Желательно использовать какой-нибудь пульт от старой техники. Они намного более качественные и на них больше кнопок.
Вот пример как можно настроить управление при наличии большего количества кнопок.
Активируется настройкой "BUTTONS"

Имеется Кнопка А и Кнопка В
1. Кнопка А листает режимы с 1 по 9 (и в обратную сторону при двойном клике).
2. Кнопка В листает подрежимы, то есть аналог "*" (и соответственно двойной клик - "#")
3. Длинный клик на А - аналог "0"
4. Длинный клик на В - аналог "Ок"
5. Зажать кнопку А и клацать на В - аналог вверх (двойной клик - вниз)
6. Зажать кнопку В и клацать на А - аналог вправо (двойной клик - влево)
7. Тройной клик на А - аналог повторного нажатия на цифру текущего режима.
8. Тройной клик на В - аналог 4/6-кратного нажатия "Ок"
Функция ДопКанал (ДК). Позволяет в дополнение к адреске подцепить обычную RGB ленту любой длинны (или прожектор например).
А - всё тоже самое, что и на первой кнопке,
В - тоже что и третья кнопка (стробоскоп),
С - "Авто" подстраивается под происходящее на адреске. Если на адреске стробоскоп - то и на ДопКанале стробоскоп, если на адреске зеленый цвет - то и на ДК зеленый цвет, если на адреске плавный огонь - то и ДК переливается в этих же оттенках и тд. Пока "Авто" не оптимизирована под все эффекты.
D - отключен.
Хз кому всё это нужно, но на мой взгляд прикольно. Можно зафигачить по периметру всей комнаты RGB, а допустим над окном адреску. Использовать как обычный свет/подсветку в обычной жизни, а в режиме вечеринки всё это дело будет вызывать эпилепсию. Либо при сборке какой-то переносной конструкции можно будет интересней обыграть проект. Либо использовать ДК вместо "яркость негорящих".

В общем у меня был чисто спортивный интерес к реализации.

Варианты подключения:
На контакты 9-11 через RGB Amplifier китайский или самодельный. Подробно об RGB лентах ТУТ. Поставить в настройках "SUB_CHAN". Так же в настройках можно указать общий катод или анод. При этом индикация на диодах самовыпилится.
Подцепить к последнему пикселу адрески еще один дополнительный адресный чип. И далее уже к нему подпаять RGB Amplifier.

Добыть этот чип можно разными способами:

1 - Купить адресную гирлянду на 50 пикселов ТАКУЮ. Отрезать последний пиксел. Расковырять. Припаять RGB Amplifier вместо/параллельно диоду. Оставшуюся гирлянду использовать по назначению. (я именно так и тестировал).

2 - Купить минимальный отрезок устаревшей WS2811 у которой диоды объединены в группы по три. Отрезать одну такую группу. Припаять RGB Amplifier вместо/параллельно диоду. (планирую испытать, но проблем быть не должно).

3 - Умудриться купить чип отдельно (и тогда поделиться информацией где). Я находил только пачкой в 500 штук.

В настройках "SUB_LEDS" указать количество дополнительных пикселов от 1 до много. Поясняю:

У вас есть 100 пикселов адрески. И вы решили прицепить еще один пиксел с припаянным RGB Amplifier. Значит нужно оставить в основных "NUM_LEDS" 100, а в "SUB_LEDS" указать "1"

У вас есть 100 пикселов адрески. И еще остался обрезок на 20 пикселов и вы решили просто посмотреть как это вообще будет работать и надо ли оно. Цепляете этот обрезок в конец своей ленты. В "NUM_LEDS" оставить 100, а в "SUB_LEDS" указать "20"

Самые умные и ленивые уже поняли, что если впадлу суеиться, но интересно протестировать можно сделать так: В "NUM_LEDS" указать допустим 70, а в "SUB_LEDS" указать "30".
Свой пульт с большим количеством кнопок. Рекомендуется.
Необходимо забиндить дополнительные кнопки пульта на переключение Режимов и Подрежимов ДК.

Пульт WAGWAT. Не рекомендуется.
Два раза нажать "ОК"

Активируется режим настройки ДК. Первые 4 диода горят синим.

Цифры на пульте: 1 - Первый Режим, 2 - Авто, 3 - Стробоскоп, 4 - Выкл.
Кнопки */#: переключают Подрежимы, но не адрески, а ДК.

Нажать "ОК" что бы выйти из режима настроек ДК.

Умные задаются вопросом, а как же теперь с 4-кратным нажатием. Да, теперь при активации ДК оно стало 6-кратным.

У меня не работает. Что делать?
Очень жаль. Не знаю.

Не ну правда?
Правда не знаю.

Ардуина вообще работает? Накатите тестовый скетч «блинк» и проверьте. (в приложении)
Лента вообще работает? Накатите тестовый скетч для ленты и проверьте. (в приложении)
Пульт вообще работает? Накатите тестовый скетч для пульта и проверьте. (в приложении)
Микрофон вообще работает? Накатите любой тестовый скетч для микрофона и проверьте. Тестовые скетчи искать в интернетах, кто первый найдет и оптимизирует (под наши пины) весь комплект - присылайте, прикреплю (часть я уже сделал).

Если что-то из этого не работает по отдельности, то не нужно пытаться запустить всё в сборе и надеяться, что оно само починится. Не починится, разберитесь сначала со своими «железками». Не нужно сразу всё паять, собирайте на макетке иначе вообще никогда не поймете в чем проблема.

Если по отдельности всё работает (на тех же пинах, что и в схеме), значит хоть что-то и с прошивкой должно работать. Напишите конкретно какие режимы не работают или работают неправильно, какая версия прошивки, какая схема (что конкретно и к каким пинам подключено) и при каких настройках.


Хочу как на схеме, микрофон + стереовход!
Делай как на схеме, и настройку «MONO_STEREO» меняй на «0».

Хочу только микрофон!
Ставь только микрофон (как на схеме), и настройку «MONO_STEREO» меняй на «1».

Хочу только линейный стереовход!
Ставь только линейный вход (как на схеме), и настройку «MONO_STEREO» меняй на «2».

Хочу только линейный моновход!
Ставь линейный вход на пин для микрофона, и настройку «MONO_STEREO» меняй на «1».

Хочу три микрофона, один линейный моновход и два дополнительных стереовхода, но я уже всё припаял на первые попавшиеся пины!
Переписывай прошивку. Очень многое прокомментировано. Переназначить пины – элементарно если потратить 10 минут и разобраться.

Как мне откалибровать шум?
1. Включить нужный вход (MIC или LINE) - нажимать "0" в режиме настроек "ОК". Микрофон и линейный калибруются независимо друг от друга!
2. Включить нужный эффект 4-7 (частоты) или 8-9 (уровни). Эти две группы калибруются независимо друг от друга!
3. Нажать 4 раза "ОК"
4. НО!!! Если имеется переменный резистор (крутилка), то повторяйте пункт "3" в разных положениях резистора. По центру, в крайнем правом, в крайнем левом и т.д. Ищите оптимальное положение! Затем уже ПОСЛЕ калибровки ОПЯТЬ можно немного покрутить. Экспериментируйте.


У меня не очень хорошо работает реакция на звук и особенно на частоты.
У меня тоже, а особенно реакция на частоты. Но если все собрать даже на макетке, поставить прошивку, сбросить настройки и откалибровать шум – то худо-бедно работать должно, а дальше уже играться с настройками чувствительности и крутить резистор подгоняя под свою систему. На форуме есть разные решения. А я потихоньку буду ковырять код и сообщать об успехах.
Вот одно из решений.
Итак, первая партия тестовых скетчей. 3 штуки.
Первый - обычный "Blink", для проверки самой платы. Просто мигает встроенным светодиодом раз в секунду. Если у Вас даже это не работает, то стоит призадуматься.
Второй - проверка ленты и питания. Указываем количество светодиодов и лимит по току (если надо). Запускается простенькая анимация Радуги. Через пять секунд включается стробоскоп с довольно "агрессивными" настройками и через 5 секунд опять Радуга. Так до бесконечности.
Если первые 5 секунд всё работает нормально, а потом плата зависает на стробоскопе - я Вас поздравляю, что-то с питанием. На "вспышке" оно сильно проседает и плата зависает. Меняйте блок питания, меняйте провода на более толстые, ставьте конденсаторы, уменьшайте лимит по току в настройках и т.д.
Третий - проверка пульта. Накатываем скетч, открываем монитор порта (выставляем 9600). Жмакаем кнопочки. Названия кнопочек ("Звездочка", "Решетка" и т.д.) выводятся в порт. Помимо этого выводится еще код кнопки. Если кнопка не распознана, то выведет код кнопки и напишет "Нипанятна!". Если ничего этого не происходит - делаем очевидный вывод.

П.С. при тестировании Третьего скетча выяснилась интересная особенность и причина одного "бага". Пульт WAVGAT - редкостное говно.
При нажатии на одну и ту же кнопку может выдать сразу два-три кода (основной и паразитные). С первого раза может вообще не распознаться код. Если зажать кнопку и не отпускать - не распознается. В общем в том числе и поэтому ЦМ с первого нажатия далеко не всегда срабатывает.
П.П.С первый попавшийся пульт от телека отрабатывает как положено и таких глюков не имеет. Стабильно выдает один и тот же код на одну кнопку.

Скетч для проверки/настройки звука будет позже, там сложнее.
  • Дальнейшая оптимизация - теперь поддержка до 300 диодов. Благодарность за тестирование и наводку Aleksandr1612
  • Добавлена возможность изменять ориентацию режимов "Шкала громкости" и "Огонь" - от центра/к центру.
  • Эффекты на "Пёрлине" (Плавный огонь, Облака, Плазма и тд.) теперь реагируют на звук. Каждый немного по своему. Если 3 секунды звука нет, то они возвращаются к своему обычному состоянию.
  • Теперь прошивка совместима со схемой от tehnotraher и OlegAnadyr, в прошивку добавлена соответствующая настройка (протестировать возможности нет, буду рад отзывам)
  • Добавлена настройка отключения индикации на ленте и на диодах
  • Добавлена настройка отключения LINE
  • Добавил несколько цветовых эффектов - ничего особо примечательного, просто для массовки
  • Настройка яркости теперь реализована "правильно" и распространяется на все эффекты
  • Оптимизация - переназначил половину переменных, констант и дефайнов. Оптимизировал функции, дописал новые и тд.
  • Еще глубже оптимизирована структура кода (занятной памяти и строк в коде становится меньше, а функционал растёт), исправлены ошибки/баги. Добавлены комментарии.
  • Исправлено отключение MIC и LINE если используется что-то одно (настройка в прошивке - "MONO_STEREO").
  • Исправлена работа пульта (индикация и сохранение настроек теперь работает правильно).
  • Добавлена возможность переключения MIC/LINE с пульта для схемы без тумблера (в режиме настроек "ОК" нажать кнопку "0").
  • Добавлена возможность выбора цвета стробоскопа (повторное нажатие "3" меняет режимы белый/цветной, */# - выбор цвета).
  • Цветомузыка 3/5 полос теперь на одной кнопке - "6" (повторное нажатие "6" - выбор 3/5 полос, */# - перебор всех возможных комбинаций).
  • Анализатор спектра уехал на кнопку "7", а на "8" теперь с подачи tehnotraher и при его участии новый режим в тестовом варианте. (В зависимости от громкости с разной скоростью вылетают огоньки с краю/центра).
  • Исправлена досадная ошибка с фигурными скобками, о которой много раз отвечал в личке и на форуме.
  • Выпилил выбор схемы. Теперь одна простая универсальная модульная схема (во вложении). Не нужны диоды? Не паяем и отключаем в настройках (INDICATE_ LED 0). То же самое с кнопками (BUTTONS 0), микрофоном и аудиовходом. Микрофон питается напрямую от пина (по потреблению там всё ок), кому надо тот сам разберется куда вставить транзистор или вообще запитать на постоянный +. Не забываем про конденсаторы на питание, чем жирнее – тем лучше. Ну и подсказка: даже если используете один вход можно поставить в настройках два и тогда при переключении просто будет отключаться реакция на звук, мало ли может пригодится кому-то.
  • На кнопке «8» добавлены режимы и настройки. Повторное нажатие «8» - переключает способ «раскрашивания»: радуга/рандом/пара близких цветов. */# - перебор режимов, кнопки «верх/низ» - насыщенность, «лево/право» - цвет пары цветов.
  • Добавлена индикация на ленте режима MIC (первые 4 диода – зеленые), LINE (красные). Для переключения между MIC и LINE – нажать «ОК», а затем «0».
  • Почистил баги, добавил новые. Написал кучу комментариев и тд.
  • Исправил режим 8.2. Ломался если было больше 200 пикселей.
  • Добавил настройку отключения имитации стерео для режима «Уровень громкости». Теперь за это отвечает настройка: «PSEUDO», 1 – включено, 0 – отключено.
  • Добавил функцию отслеживания «тишины» и автоматического включения подсветки спустя n секунд. В настройках: «SILENCE», 1 – включено, 0 – отключено. «SILENCE_TIME» - через какое время включать подсветку.
Работает так:
1. Выбираешь подсветку какая больше нравится (из 1 или 2 режима) настраиваешь по душе.
2. Потом если нужна "цветомузыка", переключаешь на нужный режим пусть будет 9 (Уровни)
3. Если музыка не звучит более 3 секунд (можно настроить), то устройство переходит в режим, который был настроен в пункте 1.
4. Как только появляется звук, то переключается обратно в режим из пункта 2
и так далее до бесконечности.
  • Добавил настройку, отвечающую за «плотность ленты» (количество светодиодов на метр). Настройка: «STRIPE_DENSE», 1 – низкая плотность (30 диодов на метр), 2 – средняя плотность (60-90 диодов), 3 – высокая плотность (144 диода). Пока не очень оптимально, нужна обратная связь, пробуйте разные варианты – говорите, что подкрутить. В предыдущих прошивках настройки режимов соответствуют «низкой плотности».
  • Поправил режим 5 «Бегущие частоты», теперь приоритет на «высокие» (как в оригинале) и не должно заливать всё красным.
  • Опять «покрутил» режим «8», вроде немного получше стало, но еще не идеально.
  • Улучшил баги, добавил ошибки…
  • Выпилил и переписал кучу кода, отвечающего за "Уровни". Поправил баг с оранжевым на концах. За одно добавил туда палитру "Океан".
  • Обновил библиотеку FastLed. Не забудьте скачать новый архив с библиотеками.
  • Настройки подсветки "Тишины" теперь сохраняются 4-кратным нажатием "Ок"
  • Сделал возможным работу на малом количестве диодов (проверял на 10)
  • Добавил падающие точки в "Уровни", спасибо Fantazm. Отключаются через параметр "PEAKS". За одно добавил туда несколько стандартных палитр из библиотеки.
  • Добавил подрежим "Демо" на каждой "цифре". Если его включить, то все эффекты этой кнопки меняются по кругу через каждые 15 секунд (параметр "TOOGGLE_TIME"). Просто #/* листаем до него.
  • Много изменений под капотом, но это всё равно никому не интересно)
  • Изменен алгоритм для обработки уровней. Старый код вырезан вместо него используется код из библиотеки Гайвера.
  • Добавлено новое "полноценное" управление на 2 кнопках. И заменена кнопочная библиотека. Включение: настройка "BUTTONS".
  • Добавлена функция ДопКанал (ДК). Позволяет в дополнение к адреске подцепить обычную RGB ленту любой длинны (или прожектор например).
  • Полностью переписано хранение/сохранение настроек. Теперь для каждого эффекта свои уникальные настройки.
  • Добавлены настройки запуска системы после отключения питания.
  • Все настройки на первой страницы перегруппированы и разбиты на блоки для удобства.
14.03.2022 v3.1:
  • Исправлено огромное количество багов.
  • Добавлено более гармоничное управление пультами с большим количеством кнопок.
  • Переписан "Стробоскоп". Вырезана плавность старта и затухания. Добавлен двухцветный Подрежим.
1. Расширить функционал ДК:
  • оптимизировать режим "Авто" под все эффекты.
  • добавить "реакцию на звук".
  • добавить новых "комбо" режимов с изначально продуманной совместной работой ДК и Адрески.
2. Добавить поддержку 7-сегментного индикатора совместно с SeGAD.
3. Использовать библиотеку MicroLed.
4. Улучшить обработку звука.
Скачать: прошивка, библиотеки, тестовые скетчи.
Шпаргалка для пульта тут, не забудьте поставить лайк энтузиасту.

П.С. большая благодарность всем кто отписывает на форуме, это сильно помогает и вдохновляет.


Вложения

Изменено:

33tooth

✩✩✩✩✩✩✩
28 Сен 2022
15
0
@Slenk, спасибо большое, с этой прошивкой удалось переключиться на свой пульт
И еще, в этой строке float MAX_COEF_FREQ_1[3] = {0.7, 1.2, 1.9}, указаны низкие,средние,высокие соответственно?
Красный конкретно забивает.


Diman

★★✩✩✩✩✩
20 Апр 2019
337
75
Какая схема и скетч актуальна на сегодняшний день?
Те кто в здравом уме ориентируются на даташиты а не на схемы из интернета. Кто нибудь собирал по правильной схеме? Давно валяются комплектующие но не знаю как будет работать если сделать правильную схему, со смещениями и т.д. Кто-нибудь собирал по правильным схемам, или прошивка извращена под схему в шапке?


Slenk

★★★★★★✩
21 Янв 2020
366
555
32
Краснодар
@Diman, те, кто находится в здравом уме, вообще этим не занимаются и о существовании этого форума не знают. Они зарабатывают деньги, ремонтируют детей, воспитывают дачи, капают гаражи и т.д.)) А сюда заходят в лучшем случае раз в пол года в свой недельный отпуск, и за этот отпуск пытаются успеть заказать, собрать, допилить и за час до выхода на работу в понедельник утром порадоваться, что оно наконец начало блымкать как надо)) А затем опять забывают на пол года про это, полагаю, что таких 95%) Поэтому никому нафиг не надо сидеть несколько месяцев над книжками, что бы сделать "как надо") И за 4 (ЧЕТЫРЕ!) года существования Гайверовского проекта, добровольцев пока не нашлось "сделать как надо", в основном только раз в три месяца кто-нибудь об этом начинает говорить, но разговорами всё и заканчивается))
Ну и прошивка у Гайвера разумеется изначально была сделана именно под эту схему, а все последующие модификации - это всего лишь дополнительный "обвес" и небольшие улучшения, концептуально это все тот же гайверовский проект.


33tooth

✩✩✩✩✩✩✩
28 Сен 2022
15
0
Повторю вопрос, сорри - в этой строке float MAX_COEF_FREQ_1[3] = {0.7, 1.2, 1.9}, указаны низкие,средние,высокие соответственно?


33tooth

✩✩✩✩✩✩✩
28 Сен 2022
15
0
@Slenk, это понятно что методом тыка:ROFLMAO:, просто надо знать какой цвет тыкаю
Может конденсатор уменьшить после микрофона, меньше низких будет проходить?


Slenk

★★★★★★✩
21 Янв 2020
366
555
32
Краснодар
@33tooth, по железу и физике я вообще не советчик, в этом я понимаю чуть более чем ничего) Я только запаковал разных эффектов и прочих свистопирделок в проект - мне только на это хватило знаний, времени и энтузиазма. Привести в порядок обработку частот руки не дошли (и не факт, что дойдут), ну и других желающих пока тоже не нашлось).
Факт в том, что частоты работают плохо, практически у всех, в голосовании это видно.

  • Лойс +1
Реакции: wadimsuv

novvel

★★★✩✩✩✩
29 Сен 2018
498
158
@33tooth, кондер не поможет, помогает тонкая настройка уровня шума и уровня усиления пультом, это при работе с микрофоном который с АРУ, но при смене жанра песен опять все уплывет немного.
ЗЫ: вообще юзаю в 90% случает эффект "эпилепсия" и мне его хватает и как подсветку и как моргалку под музло.


33tooth

✩✩✩✩✩✩✩
28 Сен 2022
15
0
По поводу пультов мои наблюдения: было замечено что во время работы мигалки моргал светодиод ИК датчика. Зашунтировал питание на плате ардуинки электролитом, поставил резистор по питанию датчика на 68 ом, керамический конденсатор на контакты датчика. После этого светик датчика во время работы перестал мигать и вавгатовский пульт стал работать вполне сносно. Запрограммировал старый пульт от сд плеера самсунга, так вот и с этим пультом не всегда срабатывает с первого раза, хотя коды пульт выдавал стабильные. Т.е. после фильтрации питания оба пульта работают практически одинаково, к тому же с пропиской стороннего пульта бы проблемы, о чем писал на форуме выше!
Далее, по поводу обилия красного, на гайверовской прошивке красный у меня вообще плохо работал, еле еле вспыхивал, на прошивке от Slenk наоборот очень много, в строке float MAX_COEF_FREQ_1[3] = , поставил 0,3 на красный, все равно много!


novvel

★★★✩✩✩✩
29 Сен 2018
498
158
@33tooth, Я же написал как я решаю проблему красного. Моргает светодиод на приемнике из-за просадок по питанию скорее всего, сделать провода толще надо.


33tooth

✩✩✩✩✩✩✩
28 Сен 2022
15
0
@novvel, ваше решение проблемы как то не очень, каждый раз делать тонкую настройку уровня шума и уровня усиления пультом не комильфо, вы же каждый раз не настраиваете к примеру телевизор, один раз обычно и практически навсегда.
Автору канешна респект за труды, но надо в коде как то настроить и забыть все эти тонкие настройки каждый раз!


BigDog

★✩✩✩✩✩✩
30 Июн 2020
109
48
надо в коде как то настроить и забыть все эти тонкие настройки каждый раз!
А такая возможность давно есть. Один раз настроить и забить. И этот метод вполне рабочий. Если вас, конечно, не интересует конечный результат. А если всё-таки интересует, то уж извините, будьте добры настраивать ☝ 🙄

  • Лойс +1
Реакции: vvmxx и novvel

novvel

★★★✩✩✩✩
29 Сен 2018
498
158
@33tooth, Невозможно на ресурсах этой схемы сделать более точное распределение и определение частот, я сделал тупо преобладание СЧ и ВЧ (советую так же настроить) и в большинстве случаев этого достаточно в режиме бегущих огней, а 3мя цветами вообще не пользуюсь, они раздражают зрение и болит голова от моргания, надо их переделывать в плавные затухающие полосы. Тут просто были уже адепты правильного кода, но ни один и не предложил ничего совсем, тупо слились))

  • Лойс +1
Реакции: BigDog

Allkor

★✩✩✩✩✩✩
13 Мар 2020
59
32

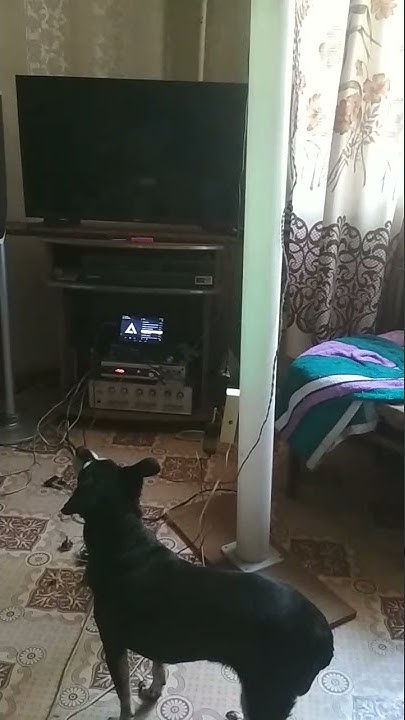

Вчера собрал второй светящийся столб на новой ленте с китаю. Запустилась сразу.
Моргалка работает намного лучьше прошлогодней! Мне понравилось!
До этого у меня была 12в лента 30 св/м по три светодиода в группе, сейчас 60 св/м...
Что я заметил...старая лента работает "мягче" и не так сильно болят глаза, хотя и эта лента хороша....а может просто привык к ней...
@Slenk, спасибо за труды!


novvel

★★★✩✩✩✩
29 Сен 2018
498
158
@Allkor, вероятно меньше нагрузка на проц при короткой ленте и поэтому фпс наверное больше, меньше строба в сменах пикселей.

  • Лойс +1
Реакции: Allkor

vvmxx

✩✩✩✩✩✩✩
24 Дек 2021
1
0
всем привет.
после прошивки 2.8 у меня на следующих версиях прошивки(где изменили код) при стерео правый канал вообще не работает подскажите что где подправить
в #define MONO_STEREO 0 // 0 - Моно+Стерео

Изменено:

Allkor

★✩✩✩✩✩✩
13 Мар 2020
59
32
@Allkor, меньше строба в сменах пикселей.
Скорее всего так из-за групп по 3 светика. Кстати, на 12в 30св/м светиках световые ефекты лучьше смотрятся...обьемнее штоли и переливы более плавные...на 60 св/м какие то рванные и дерганные...но это если смотреть в упор.
Уже почти неделю на подоконнике моргает.
Вполне возможно, дело в привычке.
30 свд
60 свд

в #define MONO_STEREO 0 // 0 - Моно+Стерео
Кстати, тоже при смене моно/стерео/мкф тоже почему-то вываливаются ошибки. Спаяно верно, разбираться не стал.

Изменено:
  • Лойс +1
Реакции: vvmxx
