ARDUINO Контроллер теплицы

[postal2201]

Привет друзья!
Сделал новую pcb под свои хотелки. Все заново перерисовано в DipTrace. Размер и крепежные отверстия в плате соответствуют дисплею 2004.
Проект и библиотеки выложу в общий доступ.


Ловите ссылку на GitHub
Платы отправлены в производство.



[kvk]

А где проект и библиотеки посмотреть ?



[ВлаДо]

Ловите ссылку на GitHub
Платы отправлены в производство.

Привет! плата 6см на 10см?



[postal2201]

@ВлаДо,
Плата 60 на 98мм. Размеры в точности повторяют размеры платы LCD 2004

@kvk,
Все на GitHub. Проект платы в папке src. Библиотека компонентов там же.



[kvk]

Готовые платы высылаете ?



[postal2201]

@kvk,
Приветствую!
Я не в целях продажи делал, а просто для себя.
Но в принципе для тестирования могу разослать несколько плат, если будут желающие.
А так проект платы в открытом доступе, заказывайте себе на здоровье кто сколько хочет.



[kvk]

Версия скетча поддерживает Wi-Fi ?



[postal2201]

@kvk,
Прошивка от Алекса. Я делал только плату и больше ничего.



[Брякомякс]

Прикольный проект. Жаль, не в КиКаде изначально (хотя, через eagle конвертится)

Только не понял, где тут выводы sensor. Мне для DSки.

А, там где права I2C



[N_Sergey]

Добрый день . Хотел бы приобрести Вашу плату (если это возможно) интересует цена и возможность отправки в г. Омск. Спасибо



[postal2201]

@Брякомякс,
Выводы для аналоговых датчиков под надписью SENSOR.
D - динамическое питание, + это постоянные 5v. Сигнал с датчика S находится между + и - специально чтобы можно было простым джампером обнулить показания для не подключенных датчиков. И соответственно не было "пляски" показаний на дисплее.
Плюс для каждого датчика можно установить отдельный подтягивающий резистор типоразмера 0805.

@N_Sergey, Думаю возможно, но платы пока еще не приехали ко мне



[Брякомякс]

Сконвертил в Кикад через Eagle, за одно косметически подправил под более-менее стандартные и дешёвые клеммники (где мог).
Переделка переделки))

Вообще задумка клёвая.



[N_Sergey]

Думаю возможно, но платы пока еще не приехали ко мне

Дайте знать как платы приедут . Спасибо



[Брякомякс]

Кстати, возникла мысль ещё такая - можно расширить мини-плату до типовых 10*10, дополнив её местом под стандартное SSR. Оно около 45*60 мм, то есть как раз. И будет всё компактно на одной платке, хотя бы для маломощных нагрузок (на больших токах твёрдотелки уже ощутимо греются и не факт, что теплоотдачи с платы хватит).

Вопрос, нужно ли в этом случае делать вырезы в плате для отделения от низковольтовой части или забить?



[Брякомякс]

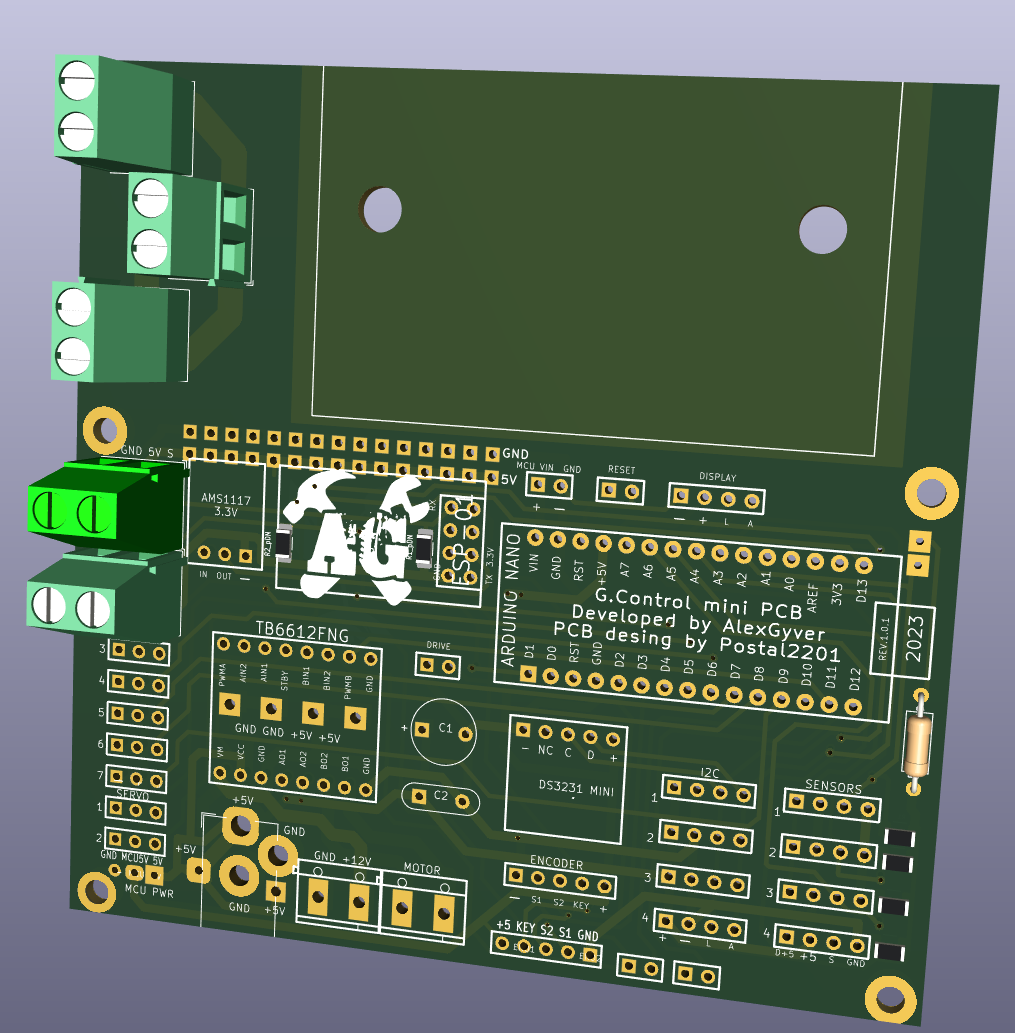

Когда сложно остановиться)) пришёл МиниГайвер, расширенный для установки твердотелки. Почти влезло))



Вообще надо бы корпус сваять какой-нибудь, пусть даже и без дна. Наверно, под установку с панелькой и "расширенный мини"



[Magister3000]

@Брякомякс, здорово получилось!
Плату рассылать не планируете?
