АУДИО Микрофон

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
Хочу сделать микрофон для ноутбука. Нашёл на алике неплохую платку с предусилителем на MAX9814. Но по найденным схемам её запитывают отдельно через USB, или от батарейки/ аккумултора. Мне же надо, чтобы она подключалась как и обычный микрофон через 3,5. Напряжение питания платы: 2.6 .. 5.5 В. Микрофонных вход без нагрузки выдаёт питание 2,3-2,4 В. Так вот, будет ли работать такая схема?
  • джек 3,5;
  • повышайка до 3,3 В (Вход 2-3V, выход 3,3 V 160-400MA );
  • Сама плата на MAX9814;
  • Электретный микрофон WM-61A (китайский аналог);


Вложения

Изменено:
P

poty

★★★★★★✩
19 Фев 2020
3,218
937
Откуда питание на микрофонном входе ноутбука? Насколько я знаю, там ничего не должно быть.

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
poty написал(а):
Откуда питание на микрофонном входе ноутбука? Насколько я знаю, там ничего не должно быть.
Нажмите для раскрытия...
Электретные (конденсаторные) микрофоны без фантомного питания не работают. Для обычного микрофона сигнал и питание соединены на штекере. Можно в интернете это найти.
Я и сам замерял мультиметром. В ноуте 2.4 В, а в компе с дискретной звуковой (ASUS DGX) 2.45 В.

D

Diman

★★✩✩✩✩✩
20 Апр 2019
312
72
@Alex_st, Там выходит напряжение чуть более 2В ограниченное по току (для непосредственно электретника). Лучшее решение, усилитель Н.Сухова на двух транзисторах.

Изменено:
P

poty

★★★★★★✩
19 Фев 2020
3,218
937
Я знаю, что такое фантомное питание, только не думаю, что оно есть в ноутбуке. Если есть ссылка на такую информацию - киньте сюда.

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
poty написал(а):
Я знаю, что такое фантомное питание, только не думаю, что оно есть в ноутбуке. Если есть ссылка на такую информацию - киньте сюда.
Нажмите для раскрытия...
http://www.elenblog.ru/remont-naushnikov-svoimi-rukami/

Diman написал(а):
@Alex_st, Там выходит напряжение чуть более 2В ограниченное по току (для непосредственно электретника). Лучшее решение, усилитель Н.Сухова на двух транзисторах.
Нажмите для раскрытия...
Напряжение чуть ниже минимального для платы (без нагрузки), его можно поднять. При подключенном микрофоне напряжение ~1.8 В, ток ~0.25 мА

Diman написал(а):
@Alex_st, Там выходит напряжение чуть более 2В ограниченное по току (для непосредственно электретника). Лучшее решение, усилитель Н.Сухова на двух транзисторах.
Нажмите для раскрытия...
Это его схема?1616951360626.png

P

poty

★★★★★★✩
19 Фев 2020
3,218
937
Неисповедимы пути... Что ж, будем знать.

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
Раз только через микрофонный разъём никак, тогда вот:Схема_2.jpg
Такой вариант будет нормально работать?

D

Diman

★★✩✩✩✩✩
20 Апр 2019
312
72
Изменено:
D

Diman

★★✩✩✩✩✩
20 Апр 2019
312
72
Можно подобрать аналоги или найти тут:
www.rlocman.ru

ГТ310Б — Купить, цены от 39.5 ₽

Сравни предложения и купи ГТ310Б от лучших дистрибьюторов. Выбери лучшее по цене, наличию на складах, срокам и условиям доставки. Краткие описания товаров с фото от поставщиков.
www.rlocman.ru

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
stepko написал(а):
Так можно же просто микрофон с + и - джека подключить
Нажмите для раскрытия...
У микрофонного входа недостаточно мощи, чтобы плату запитать

Diman написал(а):
Можно подобрать аналоги или найти тут:
www.rlocman.ru

ГТ310Б — Купить, цены от 39.5 ₽

Сравни предложения и купи ГТ310Б от лучших дистрибьюторов. Выбери лучшее по цене, наличию на складах, срокам и условиям доставки. Краткие описания товаров с фото от поставщиков.
www.rlocman.ru
Нажмите для раскрытия...
Что-то я ничего не нашёл. Точне не нашёл того, что смог бы купить. Да и некоторые варианты стоят в несколько раз дороже той платы на MAX9814

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
stepko написал(а):
Нужно запитать плату на 3.3 вольта
Нужно понижайку с 5 на 3.3
Нажмите для раскрытия...
Напряжение питания платы 2.7V-5.5V

Diman написал(а):
@Alex_st, Работать будет и без усилителя, но с низким качеством звука. Тут ещё посмотри:

ГТ310 купить на Einfo.ru

Электронный компонент ГТ310 - цена, наличие, заказ
www.einfo.ru www.einfo.ru
Нажмите для раскрытия...
Ничего путёвого

A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
Diman написал(а):
@stepko, Работать будет от 5В, но выход насколько помню без разделительного конденсатора у max9814. Если её применять, до добавить кондюк.

Подбирай тогда аналоги по даташитам и наличию в инете.
Нажмите для раскрытия...
Ещё бы я в этом что-то понимал. Мне проще готовый вариант пришпандорить, но по его подключению тоже есть вопросы

D

Diman

★★✩✩✩✩✩
20 Апр 2019
312
72
Нашёл коммент от автора схемы:
«Германиевый p-n-p транзистор ГТ310Б Q1 можно заменить на 2N964, 2N503, AF106. В крайнем случае — на кремниевый (КТ3107, КТ361, BC557), но в этом случае коэффициент гармоник увеличится, а максимальное неискаженное выходное напряжение существенно уменьшится».
www.ixbt.com

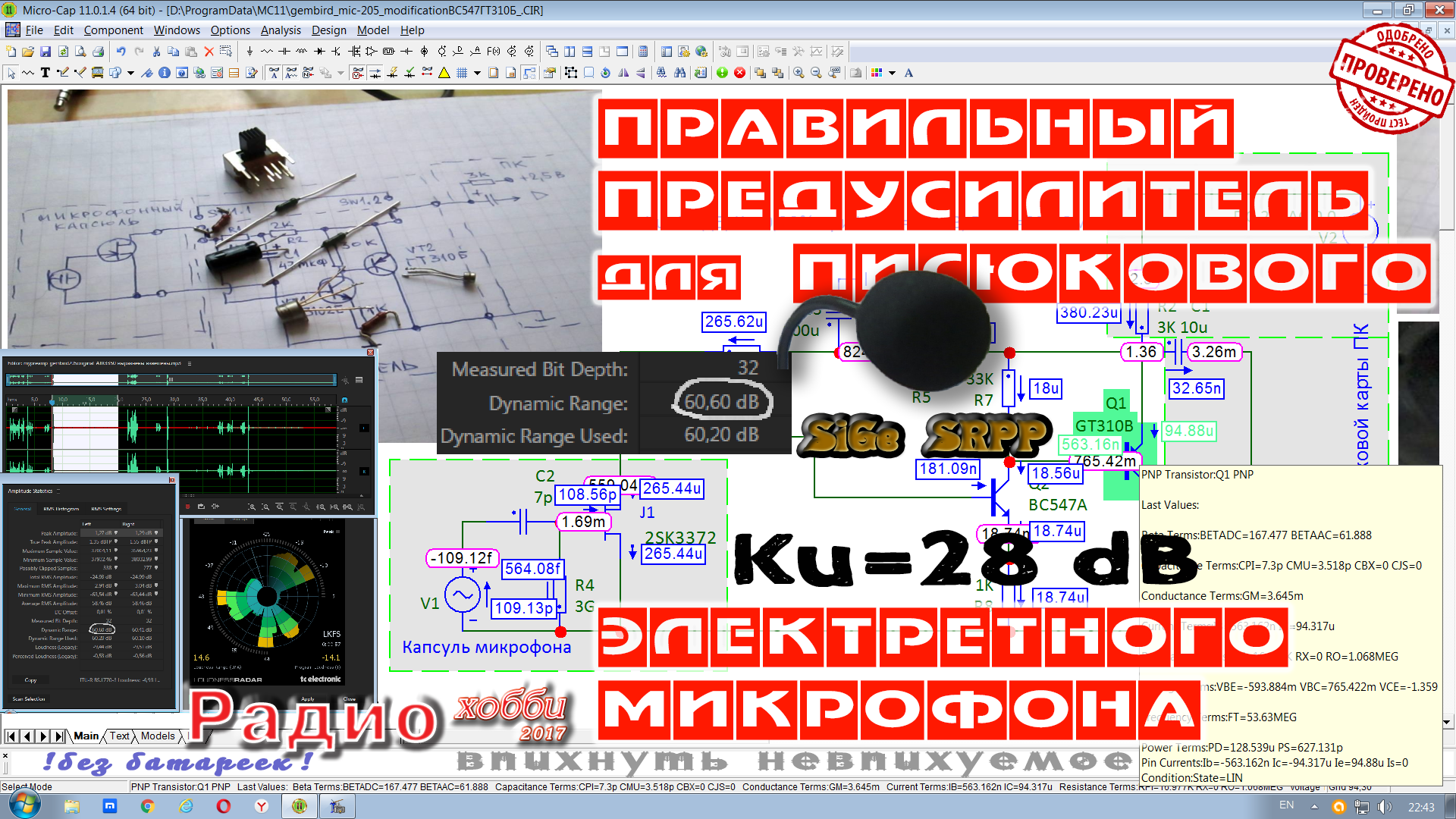

Комплементарный Si/Ge SRPP в предусилителе для электретника или мастер-класс по Микрокапу-11 в практике аудиофила / Блог им. Николай Сухов / iXBT Live

Комплементарный Si/Ge SRPP в предусилителе для электретника или мастер-класс по Микрокапу-11 в практике аудиофила© Николай Сухов, март 2017Praeambulo. Если вы
www.ixbt.com www.ixbt.com

Изменено:
A

Alex_st

✩✩✩✩✩✩✩
29 Мар 2020
17
0
Diman написал(а):
Нашёл коммент от автора схемы:
«Германиевый p-n-p транзистор ГТ310Б Q1 можно заменить на 2N964, 2N503, AF106. В крайнем случае — на кремниевый (КТ3107, КТ361, BC557), но в этом случае коэффициент гармоник увеличится, а максимальное неискаженное выходное напряжение существенно уменьшится».
www.ixbt.com

Комплементарный Si/Ge SRPP в предусилителе для электретника или мастер-класс по Микрокапу-11 в практике аудиофила / Блог им. Николай Сухов / iXBT Live

Комплементарный Si/Ge SRPP в предусилителе для электретника или мастер-класс по Микрокапу-11 в практике аудиофила© Николай Сухов, март 2017Praeambulo. Если вы
www.ixbt.com www.ixbt.com
Нажмите для раскрытия...
Спасибо за информацию. По германивыемым транзисторам в Че голяк. А вот кремниевые все в наличии. Может подскажите, какой из них лучше подойдёт (а у ещё каждого модификации есть) ?

D

Diman

★★✩✩✩✩✩
20 Апр 2019
312
72
@Alex_st, Ориентироваться в данном случае можно по коэфф. усиления транзистора. Более 200 - 300 лучше не применять.
