Всем привет!
Хочу сделать щетки с подогревом на автомобиль с использованием Arduino для контроля и управления подогревом с Android-устройства.
Зимой от подогрева стекла снег тает и вода, попадая на щетки, снова замерзает, из-за этого щетки плохо очищают стекло.
Идея следующая: Android соединяется с Arduino через Bluetooth-модуль, Arduino измеряет температуру щеток, выводит ее на дисплей (не знаю, зачем, просто весело), затем с Android-устройства осуществляется запуск процесса подогрева или его остановка.
Компоненты:
но можно обойтись и смартфоном.
Поскольку в бортовой сети легковых авто как правило 12 вольт, то нужно использовать модуль LM2596S для понижения напряжения для питания Ардуино, других модулей и датчиков.

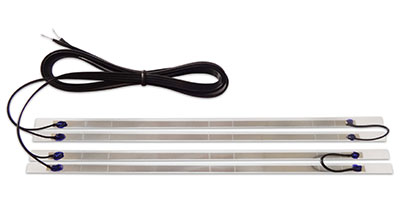

Щетки нужны бескаркасные, потому что их можно разобрать и вложить между резинкой и верхней накладкой нагревательные элементы:
Питание подается при включении зажигания, запускается Ардуино и все модули.
Питание на нагревательные элементы подается напрямую с аккумулятора через силовые ключи, которые управляются Ардуиной.
Термопары так же вкладываются в щетки и измеряют температуру.
Прошивка Arduino
Arduino принимает команды с устройства на Android через Bluetooth, и в зависимости от команды выполняет действия и дает ответ на Android.
Команды:
Верификация - Android устройство должно понять к тому оно коннетится устройству или нет. Если получен нужный ответ от Ардуины, то работаем дальше.
Запрос температуры левой щетки
Запрос температуры правой щетки
Запрос включения подогрева левой щетки
Запрос включения подогрева правой щетки.
Запрос остановки подогрева левой щетки
Запрос остановки подогрева правой щетки
Запрос на установку интенсивности подогрева левой щетки
Запрос на установку интенсивности подогрева правой щетки
Запрос уровня жидкости в бачке омывателя
Приложение на Android
Приложение на Андроид посылает команды и парсит ответы от Ардуины, затем выводит инфу на дисплей.
Вместо нагревателей стоят лампочки накала.
А датчиков температуры пока нет, поэтому Ардуина генерит рандомные числа от 0 до 70.
На видео видно, как один ключ не до конца закрывается, почему-то. Кто-то сталкивался с этим? Он вообще начинает работать без сигнала:
Так же у меня нет датчика низкого уровня жидкости в бачке омывателя, поэтому я вкорячил
В случае срабатывания датчика в течение 30 секунд выдается сообщение о низком уровне жидкости. А если пополнить, то через 30 секунд срабатывает сообщение о том, что пополнилось.
Так же почему-то поехал интерфейс на Андроиде, хотя при проектировании размеры были выставлены с учетом разрешения дисплея устройства. То есть я выставил при разработке нужный размер дисплея, как у телефона, и расположил элементы интерфейса с учетом этого, а на самом устройстве все поехало. Кто сталкивался ?
