Мы переделали икеевский столик в зеркальный со световым туннелем. Благодаря "шпионскому" зеркалу столик обладает иллюзией бесконечности.
Управляется стол через WiFi при помощи ESP-01.
Принцип работы зеркального туннеля заключается в переотражении света между зеркалами, направленными "лицом" друг к другу. При этом важно чтобы верхнее зеркало было прозрачным, так внешний наблюдатель сможет видеть "бесконечное" переотражение создающее световой туннель.
Информация изложена в двух видеороликах.
В первом ролике на основном канале мы рассказываем о том как правильно выбрать зеркала и светодиодную ленту, как собрать стол и спаять электронную схему.
Второй ролик исключительно технический с занудными подробностями – залит на другой каналс занудными подробностями. В нем мы рассказали о прошивке микроконтроллера ESP-01 и о двух бесплатных программах WLED и LED FX:
WLED открывает широкие возможности управления лентой. С ее помощью можно задавать эффекты свечения и цветовые схемы, переключать режимы в зависимости от времени или дня недели. Ленту можно разделить на сегменты и отдельно управлять каждым.
LED FX помогает превратить стол из светового в светомузыкальный.
Проект задумывался общедоступным, со всеми схемами и чертежами, поэтому за основу взяли распространенный столик Ikea Lack. Но с тех пор как мы приступили к работе произошло много событий – икеи с нами больше нет – точные размеры и чертежи теряют смысл. Адаптируйте под то что будет у вас в наличии.
Рендер готового столика.
Сборка
Для столешницы нужно прозрачное зеркало. Такое зеркало изготавливают с применением титанового напыления, найти в продаже его сложно, поэтому используем зеркальную пленку. Клеить будем на закаленное стекло. В процессе необходимо распылять мыльную воду на пленку и выгонять пузыри воздуха из под пленки при помощи водосгона.
Вырезали крышку в столещнице и вынули оттуда всю труху. Оставили только бакулки в углах, в которые вкручиваются ножки.
Светодиодная лента может перегреться внутри столешницы. Чтобы такого не произошло – необходим алюминиевый профиль рассеивающий тепло. К профилю клеится LED-лента.
Профили вместе со светодиодной лентой приклеиваются к столешнице.

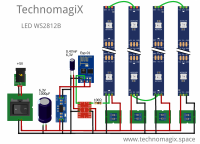

Схему паяли на макетной плате.
Убедимся что электроника работает как нужно.
Теперь вставляем зеркало.
Внутрь столешницы мы приклеили кристаллы дополнительно рассеивающие свет.
При полной яркости светодиодов фотографии получались пересвеченными, поэтому на фото светодиоды горят тускло. В реальности стол выглядит эффектнее.
Фото с добавлением боке.
Перечень компонентов
Электронные компоненты:
Детали и материалы для сборки стола:
_______________________________________________
Если вы хотите читать об анонсах новых проектов – подписывайтесь на telegram
Страница проекта на нашем сайте
Основной YouTube канал
Второй YouTube канал
Управляется стол через WiFi при помощи ESP-01.Принцип работы зеркального туннеля заключается в переотражении света между зеркалами, направленными "лицом" друг к другу. При этом важно чтобы верхнее зеркало было прозрачным, так внешний наблюдатель сможет видеть "бесконечное" переотражение создающее световой туннель.
Информация изложена в двух видеороликах.
В первом ролике на основном канале мы рассказываем о том как правильно выбрать зеркала и светодиодную ленту, как собрать стол и спаять электронную схему.
Второй ролик исключительно технический с занудными подробностями – залит на другой канал
WLED открывает широкие возможности управления лентой. С ее помощью можно задавать эффекты свечения и цветовые схемы, переключать режимы в зависимости от времени или дня недели. Ленту можно разделить на сегменты и отдельно управлять каждым. LED FX помогает превратить стол из светового в светомузыкальный.Проект задумывался общедоступным, со всеми схемами и чертежами, поэтому за основу взяли распространенный столик Ikea Lack. Но с тех пор как мы приступили к работе произошло много событий – икеи с нами больше нет – точные размеры и чертежи теряют смысл. Адаптируйте под то что будет у вас в наличии.
Рендер готового столика.
Сборка
Для столешницы нужно прозрачное зеркало. Такое зеркало изготавливают с применением титанового напыления, найти в продаже его сложно, поэтому используем зеркальную пленку. Клеить будем на закаленное стекло. В процессе необходимо распылять мыльную воду на пленку и выгонять пузыри воздуха из под пленки при помощи водосгона.
Вырезали крышку в столещнице и вынули оттуда всю труху. Оставили только бакулки в углах, в которые вкручиваются ножки.
Светодиодная лента может перегреться внутри столешницы. Чтобы такого не произошло – необходим алюминиевый профиль рассеивающий тепло. К профилю клеится LED-лента.
Профили вместе со светодиодной лентой приклеиваются к столешнице.
Схему паяли на макетной плате.
Убедимся что электроника работает как нужно.
Теперь вставляем зеркало.
Внутрь столешницы мы приклеили кристаллы дополнительно рассеивающие свет.
При полной яркости светодиодов фотографии получались пересвеченными, поэтому на фото светодиоды горят тускло. В реальности стол выглядит эффектнее.
Фото с добавлением боке.
Перечень компонентов
Электронные компоненты:
- esp-01 (можно заменить на ESP8266)
- блок питания 5вольт, 40ватт (я использовал Mean Well LPV-60-5. Благодаря малым габаритам -можно установить его внутрь столешницы)
- конвертер уровней 5в - 3,3в
- понижающий преобразователь напряжения 5в - 3,3в
- светодиодная лента WS2812B, класс защиты IP65 - 1,8 метра
- конденсатор 6,3в 1000мкф
- конденсатор 6,3в 470мкф
- резистор 100ом (точность и мощность любая)
- кнопка включения
- быстросъёмные разъемы для подсоединения ленты (желательно заменить на пайку, особенно если питаете большее число светодиодов)
- макетная плата 2х8см
- кабельный ввод для сетевого шнура PG7 (размер зависит от вашего шнура)
- сетевой шнур с вилкой
- провод сечением 0,75мм², меньшее сечение не желательно, большее можно. Чем больше - сечение провода, тем меньше просадка напряжения в нём.
Детали и материалы для сборки стола:
- стол Ikea Lack
- профиль алюминиевый 40х20мм - 2 метра
- зеркало с титановым напылением (оно же зеркало Гезелла, оно же зеркало шпион) толщиной 6 или 8мм, с еврокромкой. Еврокромкой называют способ обработки граней стекла. Если шпионское зеркало достать сложно, то заменяем его на простое закалённое стекло. При желании закажите тонировку стекла. Подробности смотрите в PDF файле
- зеркальная плёнка самоклеящаяся (только если не нашли зеркало с титановым напылением)
- зеркало обычное, толщиной 4мм, со шлифовкой кромки
- искусственные кристаллы (по желанию)
- клей (прозрачный – для фиксации кристаллов)
- скотч двусторонний (прозрачный, тонкий)
