Что то как то типа осциллографа на ардуино.

Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
Слов будет мало, полу проект. Дальше развивать скорее всего не буду.
Состав скетч на ардуино и программа для Виндовз, которая коммутируется к ардуино и получает данные.
Плата использовалась голая, без всяких защит, поэтому думайте сами, что подключаете.
Имеется 1 аналоговый вход А0 для анализа аналогового сигнала или 8 логических сигналов одновременно (0 или 1), А0,А1,А2,А3,D4,D5,D6,D7
Подключить GND к GND , а "ЩУП" на нужный вход ардуины.

Соединение по com порту на скорости 2 000 000.
В скетче настраивается только одно значение:
const uint32_t BUFFER_SIZE = 700;
это размер внутреннего буфера, который будет аккумулировать полученные данные. Его размер зависит от объема памяти, 700 для атмега 168 с 1кБ памяти, 300 на все остальное. Для 328 можно спокойно увеличить на 1000.

Собственно ссылка на скетч: https://yadi.sk/d/56V4magi9jzKNA
Ссылка на ПК-интрефейс https://yadi.sk/d/zF_EIlGzS16Rww


Кратко как работает. Загружаем скетч, подключаем к компу, подключаем что тестируем.
Запускаем программу, выбираем порт нажимаем на красную кнопку рядом с портом для соединения. Внизу этой же панели будет отображен размер буфера ардуины.
Самый быстрый вариант получения данных - в буфер ардуины и с последующей передачей в комп. По умолчанию стоит медленный вариант. Что бы переключиться на быстрый надо установить галку у "EXT buffer" , левее отобразиться его размер . Если галки нет, то данные будут закидываться в комп по мере поступления. Размер буфера компа выбирается бегунком ниже.
Следующий бегунок - масштамб увеличения от 1 до 50.
бегунок ниже количество вертикальных полосок, через сколько замеров будет полоса. Ниже через сколько полос будет жирная полоса.
Еще ниже , где 5, бегунок действует только в аналоговом режиме, устанавливает на сколько делений делить 1 вольт данных.
Дропбокс слева - максимальное значение вольтажа... тут влияет только на отображение. Ниже число - опорное напряжение платы! Вот ! Его тоже надо настроить в скетче, если оно отлично от стандартного. float Opornoe = 5.0;
Правее кнопка соединения и выбора ком-порта.
1/128 - пердделитель ADC, чем меньше знаменатель, тем медленнее работает , но точнее данные. Нижний бегунок позволяет задать задержку в микросекундах между измерениями.
Ну кнопка старт соотв запускает и получает данные.
Не стал делать как в обычном осциллографе бегущие непрерывно данные, поленился.
В строке состояния высвечиваются какие то данные. Самое главное по результатам замера высвечивается значение одного гор. деления в микросекундах.
Если получать в буфер ПК достаточно большое число данных (относительно конечно), то могут быть потери.. если потерь меньше одной сотой процента от всего кол-ва замеров, то данные отображаются с выводом кол-ва ошибок.

В целом это игрушка.


Да! На 3-ем выводе стоит вывод ШИМ на 30кГц для теста, именно он виден на нижнем канале на картинке.


Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
Очень медленный вариант чтения АЦП. Мне удавалось снимать со скоростью 592 кило-образца в секунду, но точность уже падает до 5-6 разрядов.
Там чтобы быстро снимать данные надо свою асм. процедурку писать т.к. запись результата в буфер, даже оптимизировано занимает 10-12 тактов, при такте АЦП в 13.5. Приходится писать в буфер измеренное только что "во время текущего замера" иначе частота оцифровки падает как миниум вдвое.
Делал подобие осцилоскопа с применением расшщиренной SRAM на своей меге 2560.. там ещё и за счет правильной разводки ног АЦП 1LSB отыгрывается относительно типовой.. Полноценно 8бит снимать несколько проще, и они вполне надежно выдаются (при соблюдении даташита) вплоть до частоты работы АЦП в 1Мгц (79ksps).
Пробовал делать "сдвиг семпла" для повышения частотности осцилоскопа .. условно работает, но не на длинных образцах в 16килобайт .. примерно до 200-400 кажется (не помню), но при этом надо закрывать все прерывания иначе *опа.


Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
Я читал и на прямую через регистры, но особой разницы не заметил. Точность в любом случае я снизил до 8 бит, чисто для удобства и скорости передачи в ПК. Нв меге не пробовал. Была мысль сделать прошику для every, там аппаратное снижение до 8 бит и большой буффер, но особого профита в этом не вижу.


Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
Практически вполне реально получить "показометр" с точностью 5-6 бит на замер (точность ок. 2-2.5%, что для большинства бытовых и ардуино приложений достаточно и вполне) с частотой оцифровки в 592ksps и даже до 2Мsps в режиме семплинга (х4). Получалось, в т.ч. с программируемым запуском по заданному уровню.
Просто пилить в коробку и оформлять это все было лениво, а поскольку НАНО вполне себе гонится до 32Мгц, то на ней можно получить практически теже 600кГц, что давно уже достигнуто и реализовано в виде "Пультоскопа" .. не вижу чтобы "овчинка стоила выделки". :)

Вы снижаете до 8-и бит сдвигом. Можно просто читать 1 байт, тот который "верный". :)

Ну что значит "большой"? 16кбайтовый буфер, на частоте оцифровки около 0.6Мгц дает возможность смотреть сигнал на длине в 27мсек, что очень даже нефигово, особенно если он не совсем "стационарный". Я так и выловил, что семплинг длинной последовательности уезжает и значительно, видимо из-за нестабильности родного кварца меги.


Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
"большой" относительно памяти нано. у 328 2кб, у эвери 10кб памяти. Я вообще тестил на 168 камне с 1кб, был под рукой. Все это было для эксперимента и осознания больше, интереснее было даже написать ПК часть, соединить все .
А так думаю как это красивее сделать на STM. нам море возможностей, и еще столько же не изученных. Поэтому эту часть оставляю в том виде что есть.


Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
Вот нашел у себя сравнительные данные по разным чтениям аналогового значение в зависимости от предделителя
предделительanalogRead , тыс в с.Регистры, тыс в с.
001260324
010185215
011117125
1006266
1013435
1101717
11188


Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
@Старик Похабыч, на память, примерно верно для НАНО и случая последовательного измерения И последующего чтения с регистра АЦП.
1. Мега2560 в режиме 001 не работает, не тянет на 8Мгц.
2. Читать регистр АЦП надо после срабатывания состояния "замер выполнен" (там в регистре состояния взводится флаг прерывания и что-то ещё, уже не помню), но сами замеры надо ставить в режим "непрерывное измерение", тогда взведя флаг АЦП сразу стартует новый замер и у Вас есть 12 тактов чтобы успеть снять уже измеренное значение их как раз хватает.

Найду свою тему по этому вопросу, перепощу на этот сайт. Там есть все. Если не возражаете, то прямо сюда, в Вашу тему.


Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
1. У меня тоже были сомнения про 1-ый режим. но данные сходились , я тупо читал напряжение с потенциометра.
2. Да, есть такой флаг. Именно так я и читал. Но непрерывные преобразования не делал, потому уже об этом подумал, что можно 1) слать данные в UART 2) запоминать где то.

Какие могут быть возражения, может кому то пригодиться.


Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
Увы, "чудес не бывает". В том смысле, что при увеличении частоты дискретизации АЦП блока .. нет, точность остается в пределах заданных 8 бит, как и велено по даташиту .. но эта "зараза" тупо игнорит такты своей частоты и максимально чего отдает - это около 335 кГц. По крайней мере для Мега2560. Установка делителя 1:2 на самом деле не ускоряет блок АЦП до ожидаемых 16/2/13 = 615кГц результатов. Только чуть больше 300: примерно 5,4 тиков АЦП на период таймера на предельной частоте его работы 16/256=62,5кГц. (на 100 отсчетов АЦП попадает 18.5 периода)
------
<del> Предыдущие выводы оказались неверны при "детальном осмотре". :)


И так работа АЦП ATmega2560-16au с кварцем 16Мгц.


1. АЦП нормально функционирует на всех режимах делителя АЦП (ADPS0..ADPS2), в т.ч. на частотах блока АЦП в 8,4,2 Мгц, кроме заявленного в даташит "max 1Mhz". В том смысле, что он пытается снимать показания, а не "вешается наглухо".
2. Съем показаний всегда 10 бит, при любой частоте тактирования АЦП. Иное дело точность этих показаний.
3. Точность АЦП сильно зависит от (в порядке убывания важности, мое ИМХО):
а) схемотехники подключения выводов - особенно разводка заземления;
б) стабильности питания блока АЦП и опорного уровня;
в) наличия сигналов на физически соседних ножках АЦП, например настроенных как "выход";
г) выходного сопротивления источника сигнала - за это есть даже указание в даташит "не более 10кОм", а лучше менее и значительно;
д) запрета этой ножки как входа в регистрах DIDRx - подавление шума входной цепи ноги - тоже есть в даташите, но у компаратора;
е) СКОРОСТИ работы АЦП;
ж) применение способов шумодава, описанные в даташите;

Некоторые пункты, наверное можно поменять местами, "д,е,ж" мало отличаются друг от друга и вместе с "г" - определяются проблемой переключения мультиплексора с одного входа на следующий и скоростью рассасывания заряда на измерительной ноге АЦП от предыдущего замера. В целом - мультиплексор блока АЦП и есть главный источник проблем быстрого съема точных показаний.

4. Время измерения. Вот тут кроется основная засада расхождения оценки скорости блока и реальности. Дело в том, что в даташит указано расплывчато и в нескольких местах: Цикл замера 13..13.5 тактов, разогрев блока 12 тактов перед первым замером после включения, фиксация результата в зависимости от режима от 0.5 до 1.5 тактов блока АЦП .. плюс(!) плывущее время задержки обнаружения программой факта завершения замера, поскольку АЦП выставляет процу состояния согласно своему тактированию, а проц тактируется своим генератором. Т.е. может пройти ещё в среднем до 1/2 такта АЦП пока до программы допрет что замер завершен. Итого имеем (0..12) + (13..13.5) + (0.5..1.5) + (0..1) = около 15 тактов АЦП на замер.

5. Замер АЦП ведет вполне стабильно, ничего не "пропускается" как писал ранее. Вполне способен вести замеры на 8Мгц тактовой АЦП и теоретически можно иметь частоту дискретизации: 16/2/15 = 533(1/3) кГц!

Но, при прямом однократном замере в это время плюсуется блок запуска АЦП на замер + блок переноса результата замера в ОЗУ. Цикл, хотя и небольшой, но тем не менее на "С" реализации занимает НЕ МЕНЕЕ 20 таков ЦПУ (на асм можно ужаться до 9-11 тактов). Итого, в прямом режиме получить такую скорость нереально и она падает до .. 15*2+20 = 50 тактов ЦПУ на цикл замера И переноса данных или частота дискретизации составит 16000/50 = 320кГц. Ровно эту частоту я и получил в своих экспериментах на делителе 1:2 (ADPS0..2 = 1)!

Вывод: получить скорость дискретизации в 533кГц можно только в аппаратной обработке прерывания ADC с тщательным прописыванием этого обработчика, чтобу его работа укладывалась в 30 тактов ЦПУ вместе со "входом/выходом" из обработчика, а для надежной работы надо ещё иметь "запас" тактов в 10-12.

6. Точность измерения на повышенном тактировании АЦП. .. измеряет он всегда по 10бит, но вот "что"? :) Ответ банален - что нашел, то и измерил. Основная проблема тут - мультиплексор входов АЦП - он устанавливает измеряемый уровень небыстро, особенно при переключении с одного входа на другой И тут главную роль играет .. сопротивление источника сигнала.

Рекомендованные "менее 10кОм" нормально дают замерять на делителях 1:2, 1:4 при перекрытии этого требования .. более чем в 10 раз для последовательного съема с одной ноги. :)

Итого, в рамках применения "осцилограф" вполне можно получить устойчивый сигнал точностью 7-8 бит (класс прибора 0.5%!) с частотой дискретизации около 500кГц для 1-входового варианта, в т.ч. и дифференциальных режимов и 125кГц для "2-4-х лучевого" варианта, в т.ч. дифференциальных.
------
Провел наконец-то теже тесты для АЦП Мега128а с кварцем 20Мгц. Плата МУРК-128:
В общем, всё нрустно. Делитель 1:2 на сатоте 10Мгц валит АЦП напрочь. Из него ничего не вылазит вовсе, корме 255 или 1023. Так что можно перепаивать кварц обратно на 16Мгц. Повышение общей частоты сказывается больше негативно, чем полезно.
------
Перепаял кварц у Мега128а обратно на 16Мгц. В целом АЦП несколько хуже чем у Мега2560 и он явно проще: нет регистра ADCSRB и соответственно нет выбора источника автозапуска, нет регистров DIDR0,1 и соответственно, шумы несколько выше и точность на делителе 1:2 явно хуже на 1 разряд. На делителе 1:2 - в общем-то работает, но точность в районе 3-5% (6 бит в лучшем случае) и периодически проскакивают сбои в 0 или 255.
Для полноты экспериментов провел такое же исследование для Ардуино Нано на базе ATmega328p .. увы, на делителе 1:2 она не заработала ни на каком входном режиме. Только 1:4 (тактовая АЦП = 4Мгц). Точность оцифорвки также в районе 6бит. даже с включенным DIDRx.
В общем, МУРК-2560 пока показал наилучшие результаты с частотой в районе 340 килозамеров в секунду и это похоже предел.
Да, попытка использовать непрерывный режим и прерывание не увенчалась успехом. Программа обработчика прерывания укладывается с прологом и эпилогом только в 45 тактов, что хуже чем "разовый" замер в цикле: примерно 20 тактов. Если выделять жесткий буфер для обработчика, то наверное его можно незначительно ускорить, но вход в прерывание, пролог и эпилог всего на 3 регистра, все равно съедают не менее 22 такта.
-------
Да. АЦП валится на делителе 1:2, то есть работать на частоте 10Мгц он отказался напрочь. После перепайки кварца на 16Мгц этот же делитель работает, но тоже нестабильно - периодически вылетают "зубья" в 0 или 255, в режиме осцилограф, а его запуск периодически почему-то тоже дает "0" на первых 50-100 замерах. У МУРК-2560 с кварцем 16Мгц этот же делитель - на 8Мгц, работает стабильно и ровно. Самое что печально, это то что земля и питание на обоих платах у блока АЦП разведены с учетом рекомендаций даташита .. и большого смысла в разгоне заменой кварца - не наблюдается вовсе. Похоже правильнее наоборот понижать тактовую до 14Мгц.
Как понял, у всех "урезков" (младших мег) АЦП блок несколько упрощен в той или иной степени. Так что, если и превращать Мегу в осцилограф, то только 2560.
Переписав на asm блок замера можно сократить цикл замера в однократном режиме до 10 доп. тактов или суммарно с АЦП до его 16 тактов, что должно дать предельную скорость дискретизации по одному каналу около 16000/2/16= 500кГц., но это требует проверки.
У мега2560 точность оцифровки на делителе 1:2 тоже "страдает" и не превышает 6 бит (1.5%), и этого вполне достаточно для отрисовки на дисплеях.
--------
Предельная частота дискретизации на плате МУРК-128 (ATmega128a) с делителем АЦП 1:2 (частота блока АЦП=8Мгц) составила около 400кГц. Сигнал с ноги таймера в режиме Phase Correct PWM mode (01) TOP=255, prescaler = 1:8 => частота ноги таймера = 2000/2/256=3,90625кГц. Точность АЦП около +- 4/256 = +-1.5%. Это с ассемблерной подпрограммой чтения, которая к циклу АЦП добавляет всего 11 тактов. Странно, но "маловато" и больше не будет.


Сигнал интегрировался конденсатором, размер буфера 400 точек, скрин с плоттера:





Код подпрограммы чтения для ATmega128a:
C:
void adcReadBuffer()
{
  asm volatile(
    "     push r24              \n\t"
    "     push r28              \n\t"
    "     push r29              \n\t"
    "     push r30              \n\t"
    "     push r31              \n\t"
    "     lds  r30,adcBuffer    \n\t"
    "     lds  r31,adcBuffer+1  \n\t"
    "     lds  r28,adcCount     \n\t" // for(Y=adcCount..
    "     lds  r29,adcCount+1   \n\t"
    ".ADC_LOOP:                 \n\t"
    "     sbi  0x06,6           \n\t" //1 ADCSRA |= _BV(ADSC);
    ".ADC_WAIT:                 \n\t" // while(ADCSRA|_BV(ADSC));
    "     sbic 0x06,6           \n\t" //2 пропуск после замера!
    "     jmp  .ADC_WAIT        \n\t" //
    "     in   r24,0x5          \n\t" //1 *Z++ = ADCH;
    "     st   Z+,r24           \n\t" //3
    "     sbiw r28,1            \n\t" //2 Y-- ..
    "     brne .ADC_LOOP        \n\t" //2 .. != 0?
    ".ADC_END2:                 \n\t"
    "     pop  r31              \n\t"
    "     pop  r30              \n\t"
    "     pop  r29              \n\t"
    "     pop  r28              \n\t"
    "     pop  r24              \n\t"
    ::);
}
------------------
Продолжу разбор работы АЦП и возможные направления развития применения "осцилограф" для ATmega2560 (для ATmega128A - все примитивно: нет в нем нифига :( , соответственно только "программно"):
1. Вариант "программной реализации": можно следить за уровнем АЦП на входе без записи в буфер, по достижению порога с заданным направлением (синхронизация по уровню + спад/подъем), включать сохранение данных АЦП в буфер. Можно повторять эту операцию для 2,3 и т.д. буфера "со сдвигом" (вставка паузы перед стартом сохранения очередного буфера) и тем самым получить "стробирующий эффект" растянув ось "Х". Минимальная пауза = 1 такт (nop) на 16Мгц = 62.5нсек. Соответственно, в 2.5мксек умещается 20 пауз, и максимально, программно можно "улучшить" частоту дискретизации до 8Мгц при 20 последовательных съемах "фрагмента". Этот же объем буферов сохранения можно использовать и для усреднения сигнала.
Итого можно получить ряд "дискретизация - усреднение" на делителе АЦП 1:2 : "8Мгц - без усреднения" (буфера 20х1), "4Мгц - 2х" (10х2), "2Мгц - 4х" (5х4), "1.6Мгц - 5х (4х5), "800кГц - 10х" (2х10) и "400кГц - 20х" (1х20). соответственно в режиме "400-20х" можно уточнить показания на 4.5 раза или на 2-3бита. На других делителях получится несколько иначе, например на 1:4 частота дискретизации составляет уже 16000/(14.5*4+11) = 232кГц (4,3125мксек) и точность одиночного замера уже не 3%, а 1.5% .. ну и при шаге стробирования 62.5нсек потребуется иметь 69 буферов или загрублять шаг стробирования ... :)
2. Вариант "аппаратной реализации" (только 2560, 328p!): обработчик прерываний компаратора устанавливает буфер сохранения и время работы выхода В таймера 1, который запускает АЦП на замеры. В этом случае уровень синхронизации отрабатывается аппаратно компаратором (можно вокнуть переменник и крутить его ручку), задержка стробирования фиксируется таймером "физически" и также может настраиваться с шагом 62.5нс. Задержка по времени от срабатывания компаратора составит: 7тактов вход в прерывание + обработчик компаратора (ок.30) + 5 тактов выход + задержка таймера (мин 2 такта) = 35-50 тактов (2-3мксек) системная задержка + установка таймера для стробирующего сдвига (шаг 62.5нсек). Поскольку системная задержка влияет на все замеры одинаково, то про неё можно "забыть".. по сути получим "то же самое", но проще программно + отсутствие влияния прочих прерываний на работу осцилографа.
P.S. Многолучевая работа, работа в диф. режиме - практически не отличаются от описанных решений. При нескольких лучах согласовано (в 2, 3 и т.д. раз) тупо падает частота дискретизации по каждому лучу.
P.P.S. Автомасштабирование как и усреднение можно делать чисто программно в разумных пределах уже при выводе "итого" на экран.
Ну и ещё. Можно замутить режим внешней синхронизации (фигуры Лиссажу к примеру) программно.
Какие ещё режимы есть смысл "предусмотреть"? :)
------------

Частота АЦП-блока в 450 кило-замеров в секунду - достигнута, ура товарищи! :)


Итого, что удалось получить: Мега2560, делитель АЦП 1:2, режим "free running mode" контроль завершения замера - ручной в цикле по сигналу ADIF.


Процедура замера снимает byte::adcMaxSamples образцов, по word::adcSampleLegth показаний одновременно с byte::adcMaxChannels каналов.


Каждый канал переустанавливается записью ADMUX целиком "на лету", т.е. теоретически каждый канал допускает свой вариант опорного напряжения и типа оцифровки, но .. "даташит против" и режим съема имеет существенное ограничение: нельзя смешивать настройки для обычных и дифференциальных каналов. Ибо переключение на дифф. режим требует .. 125 микросекунд ожидания. Ровно похожая, но меньшая по времени "засада" при смене уровня опорного сигнала. И ещё: поскольку MUX5 находится в регистре ADCSRB, то он не изменяется при смене каналов, соответственно одновременно можно проводить измерения или по 0..7 или по 8..15 ногам АЦП, но не совместно, типа 1 и 10 вход.


Вариант процедуры на "С" на плате МУРК-2560 показал "де факто" скорость оцифровки 450 тысяч замеров в сек., вариант "асм-вставка" полноценно пока запустить не удалось, но похоже что скорость в 500кГц - вполне достижима в таком режиме. С-шному коду буквально не хватает оптимизации в 5-6 тактов на замер.. абидна.


Точность каждого замера в районе 4-8 LSB (оценка очень примерная). Точность оценить сложно, поскольку при быстром нарастании сигнала "шаг" получается ближе к 8 делениям, а верхние/нижние полочки показывают "наводки" глубиной 2-4LSB "только в путь" .. нипанятна как измерить точнее. Но, сигнал от сэмпла к сэмплу имеет практически одну форму, что делает "бесполезным" вариант усреднения по нескольким замерам.


Процедура замера умеет искать в исходном сигнале заданный уровень и направление его перепада, что позволяет сделать синхронизацию "по фронту", "по спаду" заданного уровня. Кроме этого, есть возможность "сдвигать" во времени каждый набор замеров для всех adcMaxChannels * adcSampleLength на величину, кратную 187,5-250нсек (3-4 такта МК). Систематическая задержка фиксирована и составляет 3.375мксек (время расчетное) от точки обнаружения уровня. Поскольку сам замер длится 15.5 тактов АЦП (13.5 + 2 .. даташит для free running mode), то возникает возможность применить стробирование при снятии нескольких сэмплов (для всех каналов одновременно) и повысить "виртуальную" частоту оцифровки примерно в 8 раз.


То есть до .. 4Мгц.


В общем, остался только один момент: победить опцию линковщика -flto, который безобразно корежит результат и приводит к проблемам сборки. Похоже недаром у ATmega128a есть опция "отключить -flto" ..

P.S. Приехали экраны, пора собирать все вместе: плата + память + экран..
-------------
В общем, частоту замеров в 592кГц получить можно. АЦП действительно отрабатывает за 13.5 тактов. Однако переключение каналов сменой ADMUX происходит не шустрее чем с частотой 1Мгц, которая и указана в даташите, что делает "многоканальный режим" в практическом плане бесполезным.
На этом изыскания с АЦП блоком можно закрыть.
------------
Ну и последний результат экспериментов со стробированием: если НЕ закрывать прерывания (от таймера в первую очередь), то стробирование не позволяет получать фикс. сдвиг на заданное количество тактов и тем самым получать "промежуточные" точки на кривой измеряемого сигнала. А ещё оно требует строгой (в количество сдвигов раз) стабильности семплов снимаемого сигнала. Или по-просту:
При сдвиге на 1/3 периода замера, к концу семплов получаем расползание измеряемых точек больше чем период замера на частотах АЦП выше 2Мгц (делитель ADPS 1:3), что на практике снижает полезность стробирования практически в ноль.
Итого, на плате МУРК-128 получена скорость замеров в 592кГц при точности АЦП около 6бит. Малейшие проблемы с землей (макетка с втыкающимися проводками) и на картинке можно наблюдать кучки "зубьев" вместо сигнала. Гонять АЦП с таким делителем можно в режиме "free running mode" с таким макросом получения результата:
C:
#define adcReadInt(p) \
{
  while( (ADCSRA & _BV(ADIF) == 0 );
  ADCSRA |= (1<<ADIF);
  (p) = ADCH;
}
// и в коде далее:
{
  register uint8_t _adc;
  adcReadInt(_adc);
  *buffer++ = _adc;
}
То есть ждем сигнала прерывания, сразу же сбрасываем его, тем самым разрешаем начало след. цикла и уже потом читаем чего намеряно в предыдущем цикле и уже потом сохраняем результат куда хотелось, если хотелось. В таком режиме работа АЦП идет строго по 13.5 тактов.
Замерять в таком режиме можно только 1 канал. Никаких "переключений" ADMUX.
Если надо производить замеры больше 1 канала, то делитель АЦП требуется выставлять на тот самый 1Мгц даташита (ADPS=4, 1:16), в противном случае влияние измеренного уровня на новый канал будет превышать 5-6 бит. А точность АЦП даже с делителем 1:4 уже близка к 8 битам..
Зато, можно кратковременно отключать АЦП и быстро включать заново сигналом ADSC в режиме "free running mode" .. но, опять же "кратно скорости АЦП" (включится на ближайшем начале такта АЦП) а не F_CPU..

  • Лойс +1
Реакции: Старик Похабыч

Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
Ну вот .. как-то так. Как видите, несколько подзабыл ужо. ;)
Если это полезно, то можно отредактировать, оставив только результаты и удалив сами "изыскания".
В итого пиковая скорость в 592кГц на Мега2560 достижима, но не "просто так" :)


Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва

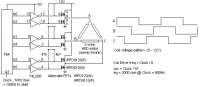

Вот пробовал запустить ардуиной мотор из CD, надо было сделать что то типа:
Проверка вот что показала, т.е. я понял неверно видмо, хотя на другой картинке вот так показано

Мотор молчит пока...


И самое интересно! я не соединил земли, но т.к. часть контактов так или иначе оказывается притянутой к земле,то все работает :)

Вот собранное по самой нижней схеме.. пока не пробовал на моторе. боьлше тестировал осциллограф

Изменено:

Старик Похабыч

★★★★★★★
14 Авг 2019
4,263
1,301
Москва
А это подключив ULN2003 , верхняя часть вход, нижняя выход. Но я мог (и сделал это!) перепутать порядок


Но подключив мотор на выход... ничего не получаю..И линии сразу в 0 падают с редкими всплесками ..

А вот подключив 4-ый , общий провод к + я запустил таки мотор.. правда с толкача.. но надо играть задержками.
Подобрав задержку мотор работает, но при этом греется ULN ппц как... не рассчитана она на такой ток

Изменено:
  • Лойс +1
Реакции: Arhat109

Arhat109

★★★★✩✩✩
9 Июн 2019
473
203
Жаль, лойс только +1 .. тут можно и все +10 в карму. Круть. Показывалка - на винде через ком-порт?
