Вот, потихоньку делаю корпус на ГРИ) Нужно ли дальше запихивать лампы? Или наоборот сильно глубоко?) Определится не могу)
ARDUINO Часы на ГРИ v2. Обсуждение проекта
- Автор темы Methanol
- Дата начала
Комментарии
Если проблема в нем, тогда выпаяю.
Я в этом деле новичок можно в двух словах как правильно проверить?
Гугл отключили?
))))))))))))))) https://sesaga.ru/kak-proverit-tranzistor-multimetrom.htmlна тему проверки транзисторов разве что сериал не сняли и так ток не станцевали.
Ну, чудес не бывает. Либо мультиметр врёт, либо где-то не там меряете. Возможно, не так долго или мультиметр не успевает просадку обнаружить (снова - мультиметр не очень в этом случае).
К тому же, я не зря говорил про источник питания. Вы ранее упомянули, что у Вас одинаковое напряжение на конденсаторе при питании через штатный разъём платы или через разъём на Ардуино. Этого в принципе не может быть, так как в Ардуино стоит диод для предотвращения замыкания источника питания, если Вы питаете схему через Ардуино, то напряжение будет на 0,4-0,6В ниже, чем через основную плату. Это должно изменить напряжение на конденсаторе обязательно!
Поясните, у Вас время идёт точно до "прыжков" или после? В стандартной прошивке время загружается из модуля времени каждые несколько минут. Если время в Ардуино по какой-то причине идёт неверно (допустим, спешит), то при каждой загрузке будет эффект возврата минут к предыдущему значению.
Индуктивность есть, я припаял её с обратной стороны( с верху платы немного не помещалась по габаритам).
Именно такой в магазине не было, я показал продавцу характеристики той что предоставил автор проекта, он подобрал такую же по характеристикам но на порядок выше, сказал так будет еще лучше.
Мне даже интересно стало, как это - индуктивность "на порядок лучше"?
Скетч-то работает? Какие-то не высоковольтные вещи, типа подсветки, бипера, какие-то реакции на кнопки?
Второе: путь от Ардуино до затвора IRF840 прозванивали? (от D9 Ардуино до левого вывода IRF840, если смотреть на него со стороны надписей ногами книзу)
Диод проверяли?
Подстроечник не вкручен до 0?
Я бы даже сказал круче - Ардуино-то вообще рабочая?
Скетч-то работает? Какие-то не высоковольтные вещи, типа подсветки, бипера, какие-то реакции на кнопки?
Второе: путь от Ардуино до затвора IRF840 прозванивали? (от D9 Ардуино до левого вывода IRF840, если смотреть на него со стороны надписей ногами книзу)
Диод проверяли?
Подстроечник не вкручен до 0?
Я бы даже сказал круче - Ардуино-то вообще рабочая?
Покажи как выглядит индуктивность!
Резистор, который от пина D9 идёт на полевик 100ом?
Попробуй прошить любую другую прошивку и померять напряжение на ВВ конденсаторе.
Генератор должен запускаться на любой прошивке.
Скорее всего проблема была в прошивке. Переустановил, подключил питание( уже дало по пальцам
), но теперь другая проблема. Как только дал питание, увидел накал резистора подстроечного. Немного уменьшил напряжение на крутилке, иногда простреливает и трещит...
Поздравляю! И такое бывает.Скорее всего проблема была в прошивке. Переустановил, подключил питание( уже дало по пальцам
Пошло дело.
Теперь возможно подстроечному пришёл конец.
Налаживай работу дальше!
Товарищи, может кто знает аналог IRF840 но в SMD исполнении?Возможно ли использовать вместо него этот транзистор?
www.chipdip.ru
Был бы очень благодарен

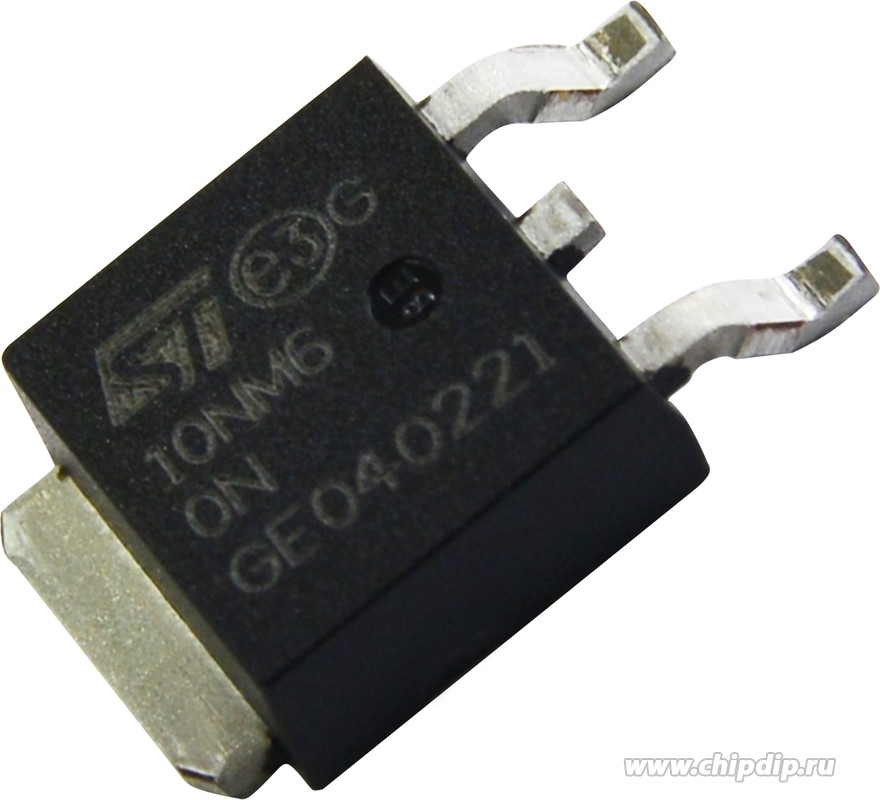

STD10NM60N, Транзистор, MDmesh II, N-канал, 600 В, 0.53 Ом, 10 А [D-PAK], ST Microelectronics | купить в розницу и оптом
STD10NM60N, МОП-транзистор N-channel 600 V Mdmesh 10A, Структура N-канал, Максимальное напряжение сток-исток Uси,В 600, Максимальный ток сток-исток при 25 С Iси макс..А 10, Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) 0.6 Ом/4А, 10В, Максимальная рассеиваемая...
Был бы очень благодарен
Изменено:
Благодарю за помощь. Измерял напряжение на конденсаторе, мультиметр показывал 190, 120, 150, не было стабильного значения. Завтра куплю подстроечник новый, думаю проблема в нём.
При беглом взгляде STD10NM60N кажется подходящей альтернативой. Если повар не врёт, то, может, даже более подходящей, чем сам IRF840 - хотя бы по некоторым параметрам (например, ёмкость ниже). Мощность поменьше, правда, но и она избыточна. Разве что, на плату от Гайвера не встанет без допиливания, но, полагаю, это и так понятно, что под SMD-транзистор контактные площадки лучше переделать. В общем, я не обнаружил, почему нельзя было бы использовать STD10NM60N, но сам не щупал его.
Собрал нижнюю часть платы, но напряжение на конденсаторе не подымается выше 6 вольт, на входе от блока питания на плате 5.8 В. В чем может быть проблема? Через пару минут индуктивность и irf840 прилично нагреваться. ПС. Конденсатор правильного номинала но размер не подходит в плату
Проблема, на самом деле, в каждой фразе:
- 5,8В - это могли сжечь Ардуино легко к этому времени;
- греется дроссель и IRF840 - либо Ардуино сожгли, либо IRF840 неисправен, либо прошивку не залили;
- конденсатор в 10 раз больше нужного номинала - и это единственное, что проблемой можно не считать.
залил последню прошивку (до этого стояла тестовая) также выпаял подстроечный резистор. Теперь питание на конденсаторе при подключении питания через порт ардуино подымается выше 200 в. но если подать питание через БП на конденсаторе не подымается выше 6 в.
Запаял индикатор и пару диодов. и вот что получилось.
Все индикаторы проверял по схеме дайвера каждая цыфра светила. Модуль часов припаял, не припаял только кнопки. Средний диод моргает. Почему они не покачивают как часы? Как заставить их работать от бп а не по usb Arduino.?
Запаял индикатор и пару диодов. и вот что получилось.
Все индикаторы проверял по схеме дайвера каждая цыфра светила. Модуль часов припаял, не припаял только кнопки. Средний диод моргает. Почему они не покачивают как часы? Как заставить их работать от бп а не по usb Arduino.?
Дело в том, что подстроечник позволяет чуть снизить высоковольтное напряжение. Он не делает его стабильным. Сами лампы в этой схеме работают как стабилизаторы напряжения!!!
Поставь подстроечник. Потом запусти плату без ламп. И подстрой переменником 190-200 вольт. Потом пристегни плату с лампами. И посмотри 1. Чтобы было не больше 175-180 вольт, 2. Чтобы небыло в лампах синего туманного свечения (это у них перегрузка).
Почитай в интернете. У ГР ламп есть напряжение розжига и напряжение поддержания свечения. Между этими двумя порогами нужно их эксплуатировать.
Судя по параметрам у него ниже сопротивление сток-исток при тех же условиях в стравнении с 840.Товарищи, может кто знает аналог IRF840 но в SMD исполнении?Возможно ли использовать вместо него этот транзистор?
STD10NM60N, Транзистор, MDmesh II, N-канал, 600 В, 0.53 Ом, 10 А [D-PAK], ST Microelectronics | купить в розницу и оптом
STD10NM60N, МОП-транзистор N-channel 600 V Mdmesh 10A, Структура N-канал, Максимальное напряжение сток-исток Uси,В 600, Максимальный ток сток-исток при 25 С Iси макс..А 10, Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) 0.6 Ом/4А, 10В, Максимальная рассеиваемая...
Был бы очень благодарен
Должен лучше генерировать ВВ напряжение.
Не пробовали концы подбросить?
1. ВВ конденсатор не того номинала
2. Дроссель нужен большего типоразмера
Поздравляю. Двойного свечения нету - это хорошо. Нужно проверить какой прошивкой прошивалось! Под те ли индикаторы?
Проблема с питанием от БП решилась заменой БП, которы выдавал не 5.8 В а 4.9 В.
Часы теперь работают как часи! проблема была в плохом контакте модуля RTC. На плате есть вывод под динамик (будильник) Я так понял его ещё не добавили в прошывку, или как он тогда настраиваеться?
такой конденсатор подойдёт?такой
Изменено:
припаял новый подстроечник.
дал напряжение, но лампы не загорелись, только диоды горели. Решил добавить напряжения.... Добавил.... Диоды потухли. полагаю всё пожег(
Руки стали опускаться, теперь думаю к чему первому смотреть.
у меня такое же было. в скетче попутаны были катоды ин12. путем танцев с бубнами удалось выставить в прошивке правильный порядок катодов, после чего время показывает правильно
const byte digitMask[] = {9, 8, 0, 5, 2, 7, 3, 6, 4, 1}; // маска дешифратора платы in12 (цифры вверх ногами)
const byte opts[] = {KEY3, KEY2, KEY1, KEY0}; // порядок индикаторов справа налево (для IN-12 turned) и ин-14
const byte cathodeMask[] = {1, 6, 2, 7, 5, 0, 4, 9, 8, 3}; // порядок катодов in12
