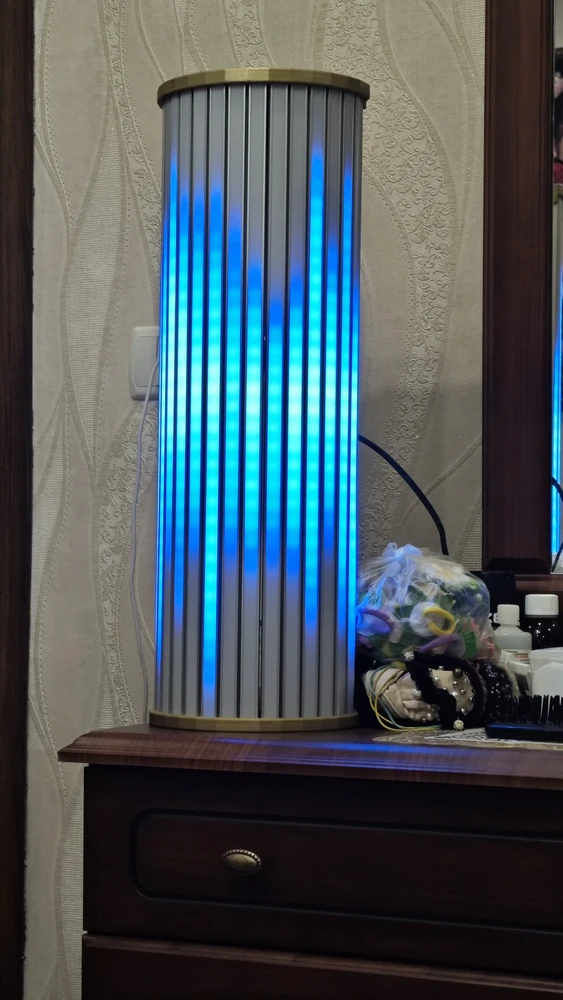

И ещё один вариант изготовления стоек от моего друга. С его разрешения. Он меня и вдохновил на повторение.
ESP, IoT WiFi лампа-будильник
- Автор темы AlexGyver
- Дата начала
Да, я любимой мадам купил конфет коробку - https://kerch.buketir.ru/images/detailed/1/b137_wviy-vw.jpg . А потом присмотрелся.. Сама коробка пластиковая, как раз для квадрата16х16 светодиодов.
выглядит так -
в связи с отсутствием плафонов от 33 идеи и ламп от леруа смоделировал альтернативную версию лампы с вазой в качестве колбы. вся актуальая информация находится здесь: https://docs.google.com/document/d/1V1coKghYXpztfnKJIVERbiWNrIn1_4sMQRNs6bXeHPE/edit?usp=sharingмодели, фото, видео, чертежи, инструкции по печати, пайке и сборке - все там. ваза очень дешевая - 130р, модель легко печатаемая и довольно продуманная
Устав искать, где бы взялись на производстве порезать акриловую трубу (2000мм, D150мм), решил пилить самостоятельно. Расчертив по бумажке трубу, распилил её ножовкой по металлу.
Результат удивил и порадовал, пришлось всего лишь чуть шлифануть по линии отреза.
Далее показалось, что делать лампу подобной первой, будет скучновато, и, прикинув варианты, остановился на этом:
Распечатал
Чтобы сделать лампу поярче, использовал БП 30А (ток в прошивке ограничил в 25А), а также, решив, что всё это будет здорово греться, воткнул кулер 60x60 мм Noctua NF-A6x25 5V
Трубу с лентой собрал по старому образцу
В сборе
После непродолжительной работы лампы стал малость раздражать гудящий в трубе вентилятор (да, совсем негромко, но в тишине очень даже заметно - труба превращает шелест кулера в назойливый гул
) Решил отказаться от него, вставив на его место пылевой фильтр 60х60. После проверки в режиме радуга (яркость 100%, время работы 1 час) температура на БП оказалась вполне приемлемой - около 47°C.
Позднее, наткнувшись в темноте на лампу, повредил её. Если решу повторить нечто подобное, придётся как-то усиливать этот узел.
Здесь же на фото справа лампа, которую я решил повторить по старой схеме, но с БП 30А и для вентиляции добавил отверстия в основании (Справа пробный вариант, отпечатано, но лампа ещё не собрана. Планирую собрать лампу поменьше высотой - 42 см, с БП 10А, рассеиватель отпечан на 3D принтере).
Все лампы в "куче"
Где-то было видео работы трех ламп одновременно, но в данный момент не могу найти, приклеплю позже.
Изменено:
Очередная лампа, в этот раз "плоская"... Матрица 11х53 на ленте ws2812b (583 светодиода, без малого 10 метров ленты), блок питания 30А 5В, Прошивка 111 эффектов в 1 "FieryLedLamp"
Основание - оцинкованный металл 1 мм, покрытый порошковой краской, светодиодная лента наклеена на пластину из такого же металла (заказывал резку, покраску на производстве). Рассеиватель из поликарбоната толщиной 1,8 мм.
Высота 100 см, ширина 21,5 см, глубина 4,5 см.
Лампа в сборе без светорассеивателя
Крышки верхняя, нижняя. Устал от "глючащих", живущих своей жизнью сенсорных кнопок, устанавливаю теперь только обычные кнопки
Лампа в сборе, на последнем фото видно, что с обратной стороны имеется отверстие для подвеса на стену
Также предусмотрел крепление для установки на стойке для светотехники/акустики (распечатал на 3D принтере)
Лампа, установленная на стойке
Изменено:
Очередная лампа, в этот раз поменьше )
Габариты 40х10 см, основание из металлического листа толщиной 0,5 мм с полимерным покрытием (купил на строительном рынке, там же порезали и согнули П-образно). Матрицу 32х8 приклеил на двустрониий скотч, светорассеиватель и крышки отпечатал на 3D принтере. Блок питания китайский 3А.
Кстати, есть в продаже пленка с подобным рассеивающим эффектом?
Кстати, есть в продаже пленка с подобным рассеивающим эффектом?
Изменено:
Принимайте в ряды ещё одного собравшего! За основу был взят плафон из IKEA. Внутренняя труба напечатана на 3-д принтере ровно под 3 метра ленты 96 led/m. Вышло 18 сегментов по 16 светодиодов без остатка. Из особенностей: питание и прошивка лампы через USB-C. Для этого пришлось пустить на запчасти один адаптер на CP2102 и зарядку на TP4056 ради гнезда. Верхняя крышка и основание вырезаны на ЧПУ из искуственного камня. Это обрезки столешниц, которые выбрасывают на мусорку. Вот в принципе и всё. Лампа - огонь!!!
www.youtube.com
21 июля 2023 г.
www.youtube.com
В общем, как и прошивка, так и конструкция не полностью мои, я, так сказать, адаптировал и компилировал, основываясь на работах других.
Исходный корпус
Изменения в файлах корпуса:
Рекомендую для плафона прозрачный филамент. И если планируете большую яркость, для трубы брать PETG, PLA всё же немного теряет форму.
Первая прошивка. Под неё делался корпус. Спасибо уважаемому @vvip за терпение.
В архиве находится так же вариант печатной платы под лампу в этом корпусе. В итоге разъём не совпал, но прошить можно заранее или через ОТА
К тому же плата съёмная
Динамики для лампы
Кнопка
"И тут Остапа понесло"
Еще слепил из заготовок и старого плафона от люстры вариант. Матрица из 14 отрезков ленты длиной в 15 диодов. Поскольку мой Ender не может печатать выше 250мм в высоту, трубу пришлось делать из двух частей, файл прилагаю, может кому-то пригодятся
Исходный корпус
Изменения в файлах корпуса:
- Переработан файл самого плафона, теперь по умолчанию он печатается в любом режиме полым, и гайка печатается сразу вместе с плафоном.
- Немного изменено основание (отверстие под кабель питания печатается сразу)
Рекомендую для плафона прозрачный филамент. И если планируете большую яркость, для трубы брать PETG, PLA всё же немного теряет форму.
Первая прошивка. Под неё делался корпус. Спасибо уважаемому @vvip за терпение.
В архиве находится так же вариант печатной платы под лампу в этом корпусе. В итоге разъём не совпал, но прошить можно заранее или через ОТА
К тому же плата съёмная
Динамики для лампы
Кнопка
"И тут Остапа понесло"
Еще слепил из заготовок и старого плафона от люстры вариант. Матрица из 14 отрезков ленты длиной в 15 диодов. Поскольку мой Ender не может печатать выше 250мм в высоту, трубу пришлось делать из двух частей, файл прилагаю, может кому-то пригодятся
Изменено:
Ребята кому может пригодится.
Думаю плафоны такие из продаже исчезли, в крайнем случаи не нашел, есть на авито перепрадают, закупились и теперь реализут для ламп Гайвера, прямо подписаны так обьявления, если кого интересует можно там преобрести, но как вариант, дешовый, простой, отличный и органичный это банка для сыпучих продуктов из магазина fix-price. Банка стоит 99 рублей 1,5 литра, есть и литровые, размеры как у плафона. Понадобится банка и пленка из телевизора, что расположенна перед матрицей после светодиодов. Пленку точно отрезаем по всей длинне скручиваем трубкой и в банку, она встает там как лита. Приобрести банку можно здесь https://fix-price.com/catalog/dlya-doma/p-5036176-banka-dlya-sypuchih-produktov-15-l-v-assortimente. Надеюсь это кому - то пригодится.
Думаю плафоны такие из продаже исчезли, в крайнем случаи не нашел, есть на авито перепрадают, закупились и теперь реализут для ламп Гайвера, прямо подписаны так обьявления, если кого интересует можно там преобрести, но как вариант, дешовый, простой, отличный и органичный это банка для сыпучих продуктов из магазина fix-price. Банка стоит 99 рублей 1,5 литра, есть и литровые, размеры как у плафона. Понадобится банка и пленка из телевизора, что расположенна перед матрицей после светодиодов. Пленку точно отрезаем по всей длинне скручиваем трубкой и в банку, она встает там как лита. Приобрести банку можно здесь https://fix-price.com/catalog/dlya-doma/p-5036176-banka-dlya-sypuchih-produktov-15-l-v-assortimente. Надеюсь это кому - то пригодится.
На Алиэкспресс появились в продаже симпатичные RGB-ночники с сенсорным управлением и пультом. Есть подозрение, что там внутри запихнута искомая RGB-матрица, сам плафон уже матовый для оптимального рассеивания света. Если там реально стоит матрица, то в одном лоте таким образом получаем сразу корпус+матрица+блок питания+сенсорная кнопка. Останется впихнуть мозги. Но это надо купить и проверить. Есть две версии, цилиндрическая и конусная. Ищите по запросу Night Light Touch Sensor Lamp Bedside Table Lamp
Ещё одна лампа. По электронике это FieryLedLamp, питание от зарядного от телефона, механическая кнопка, звук не предусмотрен. Идея формы - из инстаграм. Облака и корпус электроники - 3д печать PLA, основа фанерная.
Остальное на видео
Остальное на видео
Изменено:
Сделал лампу в неубиваемом корпусе от Аннэт на маркете 70*200 . Все компоненты поместились идеально. Внутри матрица 16*16 на трубе из картона -рассеивает отлично, думал будет диаметр маловат, оказалось в самый раз. Падала со стола не разбивается -антивандальная. Цена 850 с доставкой- дороговато, но того стоит. Для сравнения на 100 и на 70 мм
Вложения
сделал свой вариант лампы с размерами 18см в диаметре и 1 метр в высоту.
детали корпуса спроектированы и напечатаны на принтере, использована лента WS2813 с низкопрофильным (узким) БП на 12В.
Размер верхней матрицы 19Х50 точек, лента 60 led на метр намотана на трубу 120мм, колба из пвх листового пластика.
Лампу переделывал несколько раз что бы добиться оптимального рассеивания но результат того стоил.
Прошивка от vvip-68 немного модифицированная для вывода часов/температуры на вторую матрицу и управления с пульта, лампа использует сразу 2 матрицы, в качестве контроллера используется esp32
Управление реализовано на китайском радио пульте 17 клавиш от лед контроллера на частоте 433 Мгц,
Прошивку дописал, можно добавить до 40 кнопок или их комбинаций,
даже можно играть в игры с помощью дополнительного джостика (433/315Мгц, идея не моя и реализовал по запросу).
Кому интересно могу поделиться своим опытом/моделями/скетчем
Изменено:
Для тех кто брал корпус лампы в Леруа, накидал 3д модель внутрянки для использования штатного крепления патрона к корпусу. Для удобства монтажа трубу разделил на 2 части, в процессе сборки посадить на дихлорэтан или момент ну или вандально скрепками и паяльником.
